28. Способы креплении иакоиечииков к гибким валам

Способ крепления и краткая характеристика

Эскизы

Крепление наконечников к валу стопорными винтами. Применяется в легких передачах с незначительными крутящими моментами и осевыми усилиями. При фасонном конце вала более надежей, чем при круглом

Крепление наконечников к валу пайкой. Надежно и просто в изготовлении, но часто является причиной неполадок и даже выхода передачи из строя из-за пережога проволок, кислотной коррозии, нарушений центровки и перекосов при пайке. Пайка производится оловяно-свинцовым припоем марки ПОС-18 по ГОСТу 1499-54. Лучшие результаты дает пайка без кислоты

Крепление наконечников к валу осаживанием. Весьма совершенный, простой, надежный и экономичный способ крепления; получил широкое распространение в массовом производстве. При диаметрах валов более 8 мм возникают некоторые трудности, возрастающие по мере увеличения диаметра вала; требуется специальное прессовое оборудование и оснастка

Продолжение табл. 28

Способ крепления и краткая характеристика

Эскизы

Цанговое крепление наконечников к валу, обеспечивающее быструю замену вала, вышедшего из строя

Недостатки: сложность и дороговизна наконечников, увеличение веса и габаритов арматуры, часто недостаточная надежность из-за упругих деформаций вала

АРМАТУРА БРвНИ

Арматура брони служит для присоединения ее к неподвижным частям приводного агрегата и рабочей машины или инструментальной головки электрического инструмента. Одновременно с этим арматура брони в ряде случаев является также подшипником для наконечников вала.

Многочисленные конструктивные разновидности арматуры брони можно разделить на три группы: арматура с опорами скольжения, с опорами качения и без опор.

Образцом арматуры с опорами скольжения является нормальная арматура, серийно выпускаемая заводами к комплектным передачам типа В-100. В арматуре, показанной в табл. 29 и 30, винты 4 служат для фиксации бронзовых втулок 2, а отверстия под них -для введения консистентной смазки. Винтами 7 корпусы 3 арматуры крепятся к муфтам 6. Для стопорения наконечника / при навинчивании детали на его резьбовый хвостовик винты 5 вывертываются и в отверстия корпуса вводится штырь, проходящий сквозь поперечное отверстие в наконечнике. Материал втулок -бронза прутковая марки Бр. ОЦС 6-6-3 по ГОСТу 613-50, а также Бр. АЖ 9-9 или Бр. АЖМц 10-3-1,5 по ГОСТу 493-54. Материал наконечников - сталь 45 и Ст. 5, материал корпуса -сталь марки Ст. 3.

Резьба наконечников для валов правого вращения правая, для валов левого вращения -левая.

29. Размеры арматуры с бронзовыми втулками (к ииструыеиту)

Диаметр вала в мм

10 12 16

20 25 30

а дюймах

/18

d втулки

80 95 105 130 153

19.5+° 21 5+о,5

26,0+°5

31,5+°5

36,5+°-5 42,5-1-0.5

49,0+°

0-1-0,4 °-1-0,3

20+°j

0-0,020 °-0,070 щ-0,020 -0,070 ,9-0,020 -0,070 ,4-0,020 -0,070-, я-07020 °-0,070 9,-0,025 =-0,085 9fi-0,025 -0.085

g-(-0,025 jQ+0,030 J 2-1-0,035 J 4-1-0,035 18+0.035 21-1-0.043 26-1-0.045

23 26 32 35 42 -48 55

-0,12 -0,12 -0.12 U,14 -0.28

-0.28

Bee в кГ

0,19

0,24

0.32

0,56

0,80

1,15

1,80

30. Размеры арматуры с бронзовыми втулками (к электродвигателю)

о о

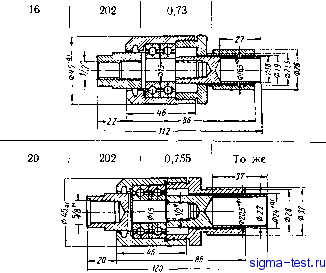

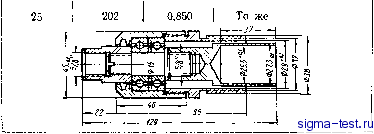

31. Арматура с нерегулируемыми опорами качения

Диаметр вала в мм

подшипника

Вес в кГ

Применение арматуры

Приводы электроинструментов

Аппаратура для очистки котлов

Приведенная в табл. 31 арматура с опорами качения более совершенна, чем арматура с опорами скольжения. Однако при малых и больших диаметрах валов арматура с опорами скольжения обладает несомненными преиму-

Фиг. 5. Варианты конструкции крепления вала и арматуры по DIN 2995/А.

ществами. Эти преимущества сохраняются при работе валов малых диаметрах (2-4 мм) на сверхвысоких скоростях (20 000-30 ООО об/мин). К преимуществам регулируемой арматуры на опорах качения относится также возможность устранения эксплуатационных зазоров путем затяжки двух радиально-упорных подшипников с помощью гайки или распорной втулки. Недостатками арматуры на опорах качения являются сравнительно большой вес и габариты.
