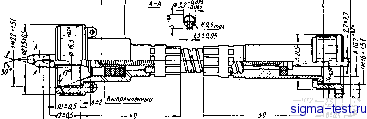

Фиг. 40. Приводы с валом напряженной конструкции: ГВН44-А (взамен привода ГВ44); ГВН102; ГВНЮЗ (взамен привода ГВ39-Е);

ГВН 120.

Фиг. 41. Привод ГВ116 (взамен привода ГВ104) с пятислойным валом правого вращения В2-4,1-А, но без верхнего слоя, сходен с приводом ГВН20-В.

Фиг 42 Приводы ГВ55; ГВ55-А; ГВ55-Б; ГВ55-В; ГВ55Г; ГВ56; ГВ56-Б; ГВ56-В; ГВ57-Б; ГВ301; ГВ301-Б; ГВ301-В ГВ301-Д:

7 - вал пятнслойный; 2 - резиновая трубка длиной 50 - 60 мм для перекрывания зазора между торцом ниппеля и хлорвиниловой трубкой; 3 - хлорвиниловая трубка.

Фиг. 43. Привод ГВ21 (зап. ч.).

1- 1 5.

Фиг. 44. Привод ГВЗЗ-А.

Фиг. 45. Приводы ГВ9-Б; ГВ32-Б (взамен ГВ32-А2); ГВ41 (зап. ч.). Хлорвиниловая трубка ставится на ГВ9-Б и ГВ32-Б.

Фиг. 46. Привод ГВ42. Гайки и ниппели одинаковые на обоих

концах.

Фиг. 47. Приводы ГВ16-А2 (зап. ч.); ГВ32-А2 (зап. ч.); ГВ58; ГВ59. Гайки и ниппели одинаковые на обоих концах. Хлорвиниловая трубка на всю длину брони ставится на ГВ16-.42 и ГВ32-А2.

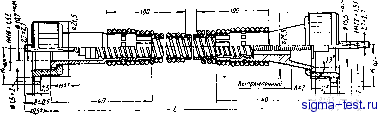

Фиг. 48 Приводы ГВ36-Б; ГВ36-В; ГВ36-Г; ГВ36-Д; ГВ121. Все приводы От редуктора таксометра к таксометру.

/5*3-t.

Фиг. 49. Приводы ГВ37-А; ГВ37-Б. Гайки и ниппели одинаковые иа обоих концах.

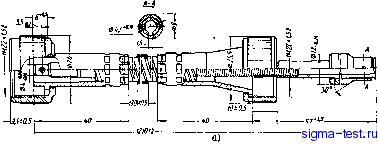

Фиг 50.

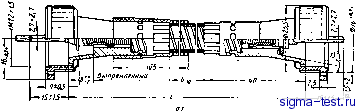

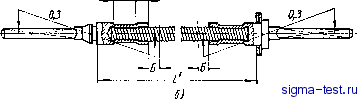

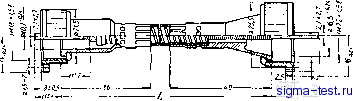

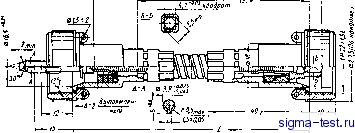

а - приводы ГВ37-В; ГВ37-Г. Гайки и ниппели одинаковые на обоих концах. Поверх хлорвиниловой трубки н ниппеля со стороны коробкн передач имеется резиновая трубка толщиной 1-2 мм; б - гибкий вал с наконечниками и деталями запорного устройства; Б = 2 + 1 - зона проверки соосности.

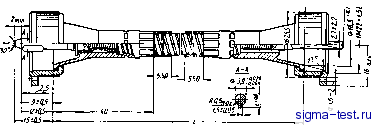

Фиг. 51.

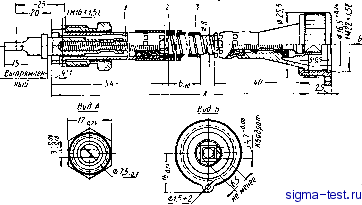

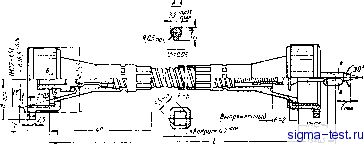

а - привод ГВ23-А (зап. ч.), трубка резиновая толщиной 1-2 мм; б - вал с наконечниками; В = 6,5 мм - зона обжатия на восьмигранник; размер 1171 + 1 выдержать после сборки с наконечниками; D = 5,3-0,16 мм; обжать заподлицо с валом.

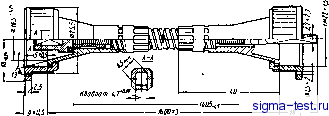

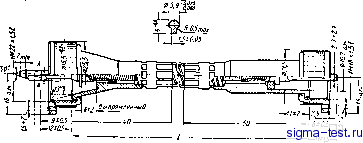

Фиг. 52. Привод ГВ43. Резиновая трубка толщиной 1-2 мм.

1 г,-ЛТ JrCSee резьбы

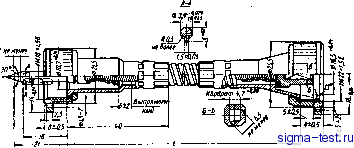

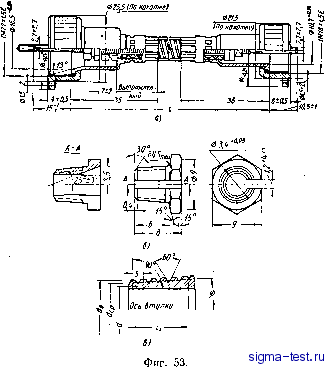

а - приводы ГВ45; ГВЗ. Трубка хлорвиниловая; б - запорная втулка с конической специальной резьбой; в - профиль специальной конической резьбы. Прорезь фрезеруется после нарезки резьбы.

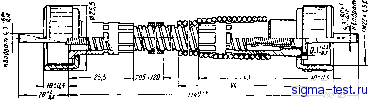

Фиг. 54. Привод ГВ5.
