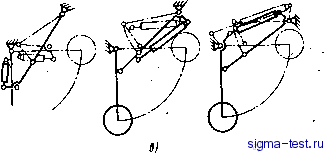

Рис. 11.58. Схемы механизмов со складывающимся подкосом

Рис. 11.59. Схемы механизмов со складывающейся стойкой

самолета. С этой точки зрешш при уборке основных опор движетием назад переднюю опору целесообразно убрать движением вперед, а при уборке основных опор движением вперед, наоборот, переднюю опору уй1рать движением назад. Йннематические схемы уборки хвостовых и передних опор цйЁси проще схем уборки основных опор.

СХШЫ МЕХАНИЗМОВ УБИРАЮЩЕГОСЯ ШАССИ*

Несмотря на большое конструктивное многообразие, все Механизмы убирающегося шасси можно свести к нескольким принципиальным схемам.

Наиболее простым является механизм у шасси консольной схемк (рис. 11.57, а). Также простым будет и механизм шасся подкосной схемы, у которогоподьемник является одновременно и подкосом (рис. 11.57,6).

Механизмы,шасси со склащ>шающимся подкосом можно разделить на четыре типа:

1) с приводом верхнего звена подкоса (рис. 11.58, а);

2) с приводом нижнего звена подаоса (рис. 11.58, б);

3) с одаовременным приводом обоих звеньев подкоса (рис. 11.58,в) ;

♦В основу класа1фикащ1и схем механизмов убирающегося шасси положена классификация, предаоженная канд. техн. наук, доцентом В.М. Халдеевым.

4) с одновременным приводом стойки и верхнего звена подкоса (рис. 11.58,г), -

Механизмы шасси подкосной схемы со складывающейся стойкой могут быть двух типов:

1) с приводом верхнего элемента стойки (рис. 11.59, а, б);

2) с одновременным приводом верхнего элеметта стойки и подкоса (рис. 11.59, в).

Силовые приводы механизмов убррки - подьемники - могут бьпъ пневматическими, гидравлическими и электромеханическими. Наибольшее распространение благодаря их преимуществам получили гидравлические приводы. Гидравлические приводы обеспечивают создание больших усилий при малых габаритных размерах, работают плавно. К недостаткам пневматических приводов следует отнести возможность ударов в конце хода и трудности применения больших давлений. Электромеханические приводы конструктивно сложнее.

На самолете с убирающимся шасси предусматривается система аварийного выпуска и уборки шасо! на случай выхода из строя основной системы.

Механизмы убирающегося шасси должны иметь надежные замки, фиксирующие стойки в выпущенном и убранном положениях, и сигнализацию положения стоек.. -
