VII.9. РЕЗЬБА КРУГЛАЯ ДЛЯ САНИТАРНО-ТЕХНИЧЕСКОЙ АРМАТУРЫ

ГОСТ 13536 - 68 распространяется на круглую резьбу для шпинделей вентилей смесителей, туалетных и водопроводных кранов. Профиль и размеры резьбы должны соответствовать указанным на рис. VII.4.


H-=1,8Se03P П=0,5Р а = 0,05Р

г= 0,23851Р R = 0,25597Р Г,=0,22105Р

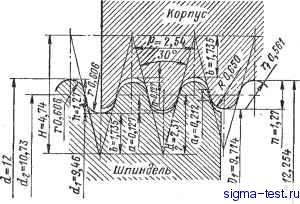

Рис. VII.4. Профиль и размеры круглой резьбы

Условное обозначение круглой резьбы диаметром d - 12 мм, шагом Р = 2,54 мм:

Кр 12 x 2,54 ГОСТ 13536- 68.



РАЗДЕЛ VIII

КРЕПЕЖНЫЕ ИЗДЕЛИЯ VIILl. БОЛТЫ

По степени точности изготовления болты делятся на болты нормальной точности, повышенной и грубой.

Перечень стандартов, наименование и виды болтов с шестигранной головкой и гаек приведены в табл. VIII. 1.

Таблица VIII. 1. Перечень стандартов на болты с шестигранной головкой и гайки

ГОСТ

Наименование

7795-70

7796-70 7798-70 7805-70 7808-70 7811-70

7817-72

15589-70 15590-70

15591-70 2524-70

Болты с шестигранной уменьшенной- головкой и направляющим подголовком (нормальной точности). Конструкция и размеры

Болты с шестигранной уменьшенной головкой (нормальной точности). Конструкция и- размеры

Болты с шестигранной головкой (нормальной точности). Конструкция и размеры

Бо.г1ты с шестигранной головкой (повышенной точности). Конструкция и размеры

Болты с шестигранной уменьшенной головкой (повышенной точности). Конструкция и размеры

Болты с шестигранной уменьшенной головкой и направляющим подголовком (повышенной точности). Конструкция и размеры

Болты поБЫшепной точности с шестигранной уменьшенной головкой для отверстий из-под развертки. Конструкция и размеры

Болты с шестигранной головкой (грубой точности). Конструкция и размеры

Болты с шестигранной уменьшенной головкой и направляющим подголовком (грубой точности). Конструкция и размеры

Болты с шестигранной уменьшенной головкой (грубой точности). Конструкция и размеры

Гайки шестигранные с уменьшенными размерами под ключ (повышенной точности). Конструкция и размеры



ГОСТ

Наименование

2526-70

2528-73

5915-70

5916-70

5919-73

5927-70

5929 - 70

5931-70

5932-73

5933 - 73

5935 - 73

6393-73

8381-73

9064- 75

10657-73

11871-73 15521-70

15522-70

15523-70 15524-70 15525-70 15526-70 22354-77

Гайки шестигранные низкие с уменьшенным размером под ключ (повышенной точности). Конструкция и размеры

Гайки шестигранные прорезные с уменьшенным размером под ключ (повышенной точности)

Гайки шестигранные (нормальной точности). Конструкция и размеры

Гайки шестигранные низкие (нормальной точности). Конструкция и размеры

Гайки шестигранные прорезные и корончатые низкие (нормальной точности)

Гайки шестигранные (повышенной точности). Конструкция и размеры

Гайки шестигранные низкие (повышенной точности). Конструкция и размеры

Гайки шестигранные особо высокие (повышенной точности). Конструкция и размеры

Гайки шестигранные прорезные и корончатые (повышенной точности)

Гайки шестигранные прорезные и корончатые Ш1з-кие (повышенной точности)

Гайки шестигранные прорезные низкие с уменьшенным размером под ключ (повышенной точности)

Гайки круглые с отверстиями на торце под ключ . Конструкция и размеры

Гайки круглые с радиально расположенными отверстиями. Конструкция и размеры

Гайки для фланцевых соединений с температурой среды от О до 650 °С. Типы и основные размеры

Гайки круглые со шлицем на торце. Конструкция и размеры

Гайки круглые шлицевые. Конструкция и размеры Гайки шестигранные с уменьшенным размером под ключ (нормальной точности). Конструкция и размеры

Гайки шестигранные низкие с уменьшенным размером под ключ (нормальной точности). Конструкция и размеры

Гайки шестигранные высокие (нормальной точности). Конструкция и размеры

Гайки шестигранные высокие (повышенной точности). Конструкция и размеры

Гайки шестигранные особо высокие (нормальной точности). Конструкция и размеры

Гайки шестигранные (грубой точности). Конструкция и размеры

Гайки высокопрочные (нормальной точности). Конструкция и размеры
