V1I.4. РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ

Профиль резьбы - равнобочная трапеция с углом 30 ° между боковыми сторонами. Трапецеидальная резьба может быть однозаходной и многозаходной, правой и левой. Для многозаходных трапецеидальных резьб применяется тот же профиль, что и для однозаходных.

Трапецеидальная резьба (ГОСТ 9484 - 73) предусмотрена для диаметров от 8 до 640 мм. В табл. VII .6 наружные диаметры даны только до 120 мм, профиль резьбы см. в табл. VII.7.

Примеры обозначения резьбы:

1) трапецеидальная однозаходная с номинальным диаметром 60 мм и щагом 12 мм:

Трап. 60 x 12 ГОСТ 9484-73; { ,

для левой резьбы добавляется слово лев. :

Трап. 60 x 12 лев. ГОСТ 9484 - 73; 2) то же, трехзаходная: .

Трап. 60 x (3 x 12) ГОСТ 9484 - 73; ...

. Трап. 60 x (Зх 12) лев. ГОСТ 9484-73.

стандартным таблицам, определим тип и диаметр резьбы. Вообще же резьбу отверстий следует измерять на тех деталях, которые ввинчиваются в данное отверстие и, следовательно, имеют ту же резьбу. На практике определение резьбы описанным способом облегчается тем, что для наиболее употребительных диаметров щаги метрической резьбы выражаются или целым числом миллиметров, или числом, кратным 0,5 или 0,25 мм.

Диаметры метрической резьбы (начиная с 6 мм) всегда измеряются целым числом миллиметров. У трубной резьбы диаметр и щаг могут быть с достаточным приближением выражены только в тысячных долях миллиметра, но число витков (ниток) на дюйм обычно целое число, что легко проверяется.

Примечание. Кроме того, можно пользоваться проволочками и роликами для измерения среднего диаметра метрической, трубной, трапецеидальной и упорной резьб.



Таблица VII.6. Основные размеры трапецеидальной однозаходной резьбы для диаметров от 8 до 120 мм (извлечение нз ГОСТ 9484- 73) мм

Номинальный диаметр d резьбы для ряда

Шаг Р

Номинальный диаметр d резьбы для ряда

Шаг Р

2; 1,5

12; 8; 3

3; 2

12; 8; 3

3; 2

12; 8; 3

3; 2

12; 8; 3

4; 2

12; 8

4; 2

12; 8; 3

4; 2

12; 8; 3

8; 5; 2

16; 10; 4

8; 5; 2

16; 10; 4

8; 5; 2

16; 10; 4

8; 5; 2

16; 10; 4

10; 6; 3

20; 12; 5

10; 6; 3

20, 12, 5

10; 6; 3

20; 12; 5

10; 6; 3

20; 12; 5

10; 6; 3

20; 12; 5

10; 6; 3

24; 16; 6

-

10; 6; 3

Примечание. При выборе диаметров резьбы первый ряд следует предпочитать второму, а второй - третьему.

V11.5. РЕЗЬБА УПОРНАЯ

Упорная резьба применяется преимущественно в тех случаях, когда винт должен передавать усилия в одном направлении, например в тисках, домкрггтах, прессах и т. п.

ГОСТ 10177 - 62 распространяется на упорные однозаходные резьбы общего назначения с диаметрами cf = 10 600 мм.;

Диаметры d и шаги Р упорной резьбы до d = 200 мм приведены в табл. VII.8, а профиль и основные размеры - в табл. VII.9.

Примеры обозначения резьбы:

1) упорная однозаходная правая диаметром 80 мм с шагом 16 мм:

У п. 80 x 16;

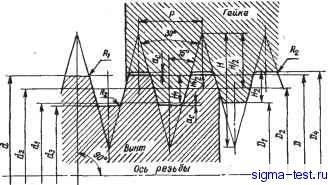

Таблица VII.7. Профиль и основные размеры трапецеидальной резьбы мм


H,=q,5p; Оз =a~ZH2 * Hz=H, *ac ;Di~d, -Pi dt =1)7

Глубина

Рабочая высота профиля Я,

Зазор Яс

Радиус, не более

резьбы P

резьбы Щ

2 3 4 5

1,25 1,75 2,25 2,75

0,25

0,25

0,125

6 8 10 12

3,5 4,5 5,5 6,5

3 4 5 6

0,50

0,25

20 24 32 40 48

9 И 13 17 21 25

10 12 16

20 24

1,00

0,50

Примечание. Профиль вершины резьбы винта и впадины гайки предпочтительно выполнять с радиусами Л, и Л, или фасками с размерами, не превышающими 0,5 а.
