VII.3. ОПРЕДЕЛЕНИЕ РЕЗЬБЫ ПРИ СЪЕМКЕ С НАТУРЫ

Для определения резьбы, имеющейся на деталях, применяются особые шаблоны - резьбомеры (рис. VII.2): № 1 - для метрической резьбы и № 2 - для трубной. На корпусе резьбомера № 1 выбито клеймо м60°, а на каждой пластинке - шаг резьбы в миллиметрах. На корпусе резьбомера

Ш 2 выбито клеймо Д55 °, а на каждой пластинке - число витков (ниток) на длине 1 .

Для определения резьбы подбирают пластинку с зубьями, которые могут быть введены во впадины резьбы. Затем читают указанный на пластинке шаг (или число витков на дюйм). Наружный диаметр резьбы d на стержне измеряется

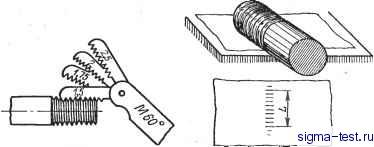

Рис. VII.2. Определение шага Рис. VII.3. Определение шага резь-резьбы резьбомером бы по оттиску

обычным путем - посредством штангенциркуля. По этим двум данным находят резьбы в табл. VII. 1 - VI1.4 и VII. 10.

При отсутствии резьбомера шаг резьбы, т. е. число витков (или ниток) на дюйм, может быть определен при помощи оттиска на бумаге. С этой целью на край стола или доски кладут лист писчей бумаги, прикладывают к нему резьбовую деталь и нажатием руки получают оттиск нескольких шагов, желательно не меньше 10 (рис. VII.3).

На оттиске измеряют расстояние L между крайними отчетливыми рисками. Затем считают число шагов и на длине L (при этом следует помнить, что число и на единицу меньше числа рисок). Шаг резьбы определяется путем деления L на и. !

Пример. Оттиск дал 10 отчетливых рисок (т. е. девять шагов) общей длиной 13,5 мм. Наружный диаметр резьбы 18 мм.

Определяем шаг Р- 13,5:9 = 1,5 мм и по табл. VII. 1 находим: резьба М18 X 1,5.

Определение этим способом резьбы в отверстиях возможно с помощью металлического иди деревянного стержня, обернутого бумагой. Равномфным нажатием руки на стержень получим оттиск ряда витков (шагов). Сравнивая шаг по
