Основные размеры

Основные размеры метрической резьбы с профилем по СТ СЭВ 180-75, диаметрами и шагами по СТ СЭВ 181-75 приведены на рис. VII. 1 и в табл. VII. 1, где приняты следующие обозначения:

d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); Р

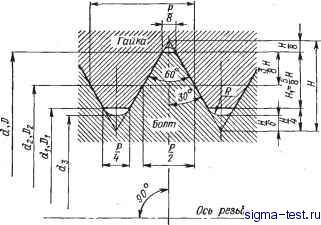

Рис. Vn.l Основные размеры метрической резьбы 2 - средний диаметр болта;

средний диаметр гайки;

d - внутренний диаметр болта; />! - внутренний диаметр гайки; 3 - внутренний диаметр болта по дну впадины; Р - шаг резьбы;

-высота исходного треугольника;

- рабочая высота профиля; R - номинальный радиус закругления впадины болта. Соотношения размеров следующие:

Н = = 0,866025404Р; = --Н = 0,541265877 Р;

4Н =0,324759526 Р;

= 0,216506351 Р;

= 0,108253175 Р; Я = - = 0,144337567 Р;



Таблица VII. 1. Основные размеры метрической резьбы с крупным шагом для диаметров от 1 до 125 мм (извлечение из СТ СЭВ 182 - 75) мм

Номинальный диаметр резьбы d

Шаг Р

Диаметры резьбы

rf= D

d,=D,

0,25

1,000

0,838

0,729

0,693

0,25

1,100

0,938

0,829

0,793

0,25

1,200

1,038

0,929

0,893

0,30

1,400

1,205

1,075

1,032

0,35

1,600

1,373

1,221

1,171

0,35

1,800

1,573

1,421

1,371

0,40

2,000

1,740

1,567

1,509

0,45

2,200

1,908

1,713

1,648

0,45

2,500

2,208

2,013

1,948

0,50

3 000

2,675

2,459

2,387

0,60

3,500

3,110

2,850

2,764

0,70

4,000

3,545

3,242

3,141

0,75

4,500

4,013

3,688

3,580

0,80

5,000

4,480

4,134

4,019

6,000

5,350

4,917

4,773

7,000

6,350

5,917

5,773

1,25

8,000

7,188

6,647

6,466

1,25

9,000

8,188

7,647

7,466

10,000

9,026

8,376

8,160

11,000

10,026

9,376

9,160

1,75

12,000

10,863

10,106

9,853

14,000

12,701

11,835

11,546

16,000

14,701

13,835

13,546

18,000

16,376

15,294

14,933

20,000

18,376

17,294

16,933

22,000

20,376

19,294

18,933

24,000

22,057

20,752

20,319

27,000

25,051

23,752

23,319

30,000

27,727

26,211

25,706

33,000

30,727

29,211

28,706

36,000

33,402

31,670

31,093

39,000

36,402

34,670

34,093

42,000

39,077

37,129

36,473

45,000

42,077

40,129

39,479

48,000

44,752

42,587

41,866

52,000

48,752

46,587

45,866

56,000

52,428

50 046

49,252

5,5 6

60,000

56,428

54,046

53,252

64,000

60,103

57,505

56,639

68,000

64,103

61,505

60,639



D2-=D-2-~H=D- 0,649519053P; d- = d-

- 0,649519053P; /)1=Г)-2я=Г)- 1,082531755P; di=: d - 2-H d-

~ 1,082531755P;

di= d- 2-H = d- 1,226869322/.

Диаметры и шаги метрической резьбы приведены в табл. VII.2. Основные размеры метрической резьбы для приборостроения для некоторых диаметров приведены в табл. VII.3, а диаметры и шаги - в табл. VII.4.

Допуски на резьбу

ГОСТ 16093 - 70 для метрической резьбы с диаметрами от 1 до 600 мм устанавливает ряды основных отклонений, обозначаемых буквами латинского алфавита (строчной - для болта и прописной - для гайки): для резьбы болтов - Л, g, е, d; для резьбы гаек - Я, G. ГОСТ 16093 - 70 рекомендует значения полей допусков: для среднего класса точности - 6Я (гайки), (болты); для грубого класса точности - 7Я (гайки); Sg (болты).

Установлены степени точности, определяющие допуски диаметров резьбы болтов и гаек и обозначаемые числами:

Степень точности

Диаметр болта наружный.......... 4;6;8

средний...........4; 6; 7; 8

гайки внутренний .......... 5;6;7

средний...........4; 5; 6; 7

Обозначение поля допуска резьбы состоит из цифры, показывающей степень точности, и буквы, обозначающе1[ основное отклонение, например: 6Л, 6g, 6Н.

В табл. VII.5 показана рекомендуемая ГОСТ 16093 - 70 замена допусков резьбы в ранее разработанной технической документации.

Обозначение поля допуска резьбы следует за обозначением размера. Например, для резьбы с крупным шагом:

Болт M12-6g: Гайка М12-6Н;
