Винт ислоВно, не показан

Б-Б подернуто

i Неуказанные предельные отклонения Закернить размеров Hf, ± t/Z.

Z. При сборке полости подшипников побить консистентной смазкой ЦЧАТИМ-203,ГОСТдПЗ-73. д. Обеспечить свободное вращение подшипника за счет подгонки кольиа поз. 14. t. Покрытие нерабочих поверхностей, кроме, хромированных, по схеме: Гр.ВЛ-02,Г0СТ127В7-67-1слой-Гр.ФЛ-03-К,ГОСТ9109-59-1слоа;катн-иотольньш лак морской Г0СТ170д-60 - 1спой. 5. * Размеры для справок.

АБВГ. ХХХХХХ.m.cs

\Лит. Щит Vixu/m

Съемник биитобой

flucmf

ЛистоТТ

ПреВприятие

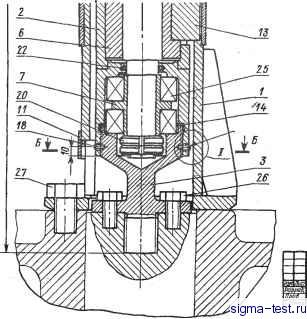

Рис. VI.27. Сборочный чертеж

В разрезах и сечениях смежные детали штрихуются в разные стороны илив одну сторону - со смещением штрихов или с изменением расстояния между ними. На различных изображениях наклон и частота штриховки каждой детали сохраняются одинаковыми. Элементы, толщина которых на чер-

Рис. VI.28. Чертеж сборочной единицы с упрощенным изображением составной части

теже 2 мм и менее, в разрезах и сечениях зачерняются независимо от вида материала, из которого они изготавливаются.

Шарики в разрезах и сечениях всегда изображают нерассеченными. Винты, болты, заклепки, шпильки, штифты, шпонки, шайбы, гайки и другие стандартные крепежные изделия при продольном разрезе показывают нерассеченными. Непустотелые валы, шпиндели, шатуны, рукоятки и т. п. при продольном разрезе также изображают нерассеченными (не штрихуют и проводят все линии видимого контура). Для большей наглядности чертежа такие элементы, как спицы, маховики шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п., в разрезе не штрихуют, если секущая плоскость направлена вдоль оси или длинной стороны этого. элемента.

На разрезе в сборочном чертеже (рис. VI.28,a) составные части изделия, представляющие собой самостоятельные единицы, изображают нерассеченными, если на них оформлены самостоятельные сборочные чертежи (рис. VI.28,6).

Составные части изделия, в том числе заимствованные (ранее разработанные), типовые и покупные, допускается изобра-

Рис- VI.29. Упрощенное изображение типовых и покупных составных частей изделия

Рис. VI.30. Варианты штриховки неразъемных соединений

жать упрощенными, а в разрезе - нерассеченными, вычерчивая только их контурное очертание с упрощением (без мелких выступов, впадин и т. п.), если при этом обеспечено понимание конструктивного устройства разрабатьгеаемого. изделия, взаимодействия его составных частей и принципа работы изделия.

Внутри такого контурного изображения допускается проводить линии видимого контура (рис. VI.29).

Изделия, детали которого изготовлены из однородного материала и соединены с помощью сварки, пайки, склейки и других соединений (представляю! собой неразъемное соединение), в разрезах и сечениях могут изображаться тремя способами:

1) соприкасающиеся детали штрихуются в одну сторону с изображением границ деталей сплошными основными линиями (рис. У1.30,й);

2) соприкасающиеся детали штрихуются в одну сторону без указания границ между ними (как монолитное тело);
