Допускается изготавливать детали из двух и более частей (например, отдельные части ограждения и т. п.). В этом случае в технических требованиях помещают указание о допустимости изготовления такой детали, способе соединения частей

\05означение детали

Рис. VI.24. Чертеж детали, обрабатываемой по другой детали

<1

Рис. V1.25. Нанесение размеров на чертеже детали, обрабатываемой совместно с другой деталью (до сборки)

Рис. VI.26. Нанесение размеров, связывающих две совместно обрабатываемые детали

и материалах, необходимых для соединения. Если необходимо, место соединения изображают тонкой щтрихпунктирной линией . Если деталь может быть изготовлена в различных вариантах, отличающихся формой и размерами некоторых кон-

структивных элементов (канавки фаски и т. п.), делают указание о необходимых заменах или помещают дополнительное изображение с надписью над ним Вариант. При двух и более вариантах указывают номер варианта (рис. VI.23).

Если некоторые поверхности детали должны быть обработаны по другой детали и (или) пригнаны к ней, то размеры этих поверхностей отмечают знаком * или буквенным обозначением, а в технических требованиях приводят соответствующее указание (рис. VI.24).

Если деталь до сборки должна быть обработана с другой деталью, их временно соединяют и скрепляют (например, половины корпуса редуктора), и на обе эти детали выпускаются самостоятельные чертежи с необходимыми для изготовления данными. Размеры (с предельными отклонениями) поверхностей, обрабатываемых совместно, заключают в квадратные скобки, а в технических требованиях каждого чертежа указывают: Обработку по размерам в квадратных скобках производить совместно с ... (рис. VI.25).

В случае необходимости указания размеров, связывающих различные поверхности обеих совместно обрабатьгоаемых деталей, на чертеже детали, наиболее полно отражающей условия совместной обработки, помещают изображение (полное или упрощенное) другой детали, выполненное сплощными тонкими линиями (рис. VI.26). Выпускать отдельные чертежи на совместную обработку не допускается. В технических требованиях приводятся необходимые указания.

VI.4. СБОРОЧНЫЙ ЧЕРТЕЖ

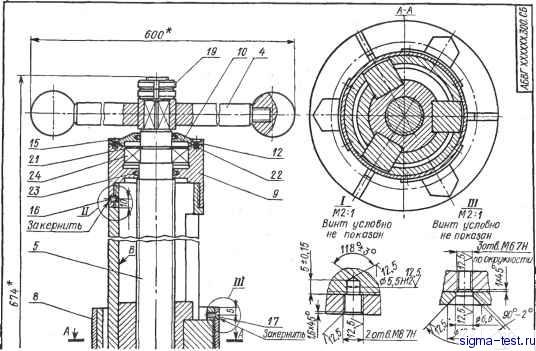

Сборочный чертеж по ГОСТ 2.109-73 (СТ СЭВ 858-78, СТ СЭВ 1182 - 78) должен давать представление о расположении и взаимной связи соединяемых составных частей изделия и обеспечивать возможность осуществления сборки и контроля сборочной единицы (рис. VI.27).

В соответствии с ГОСТ 2.108-68 к сборочному чертежу составляется спецификация, выполняемая на отдельных листах формата А4.

При выполнении сборочного чертежа следует применять упрощения и условности, допускаемые стандартами ЕСКД.

Различные мелкие элементы (фаски, скругления, проточки, углубления, выступы, накатки, насечки и т. п.), а также зазоры между стержнем и отверстием на чертеже не показываются.
