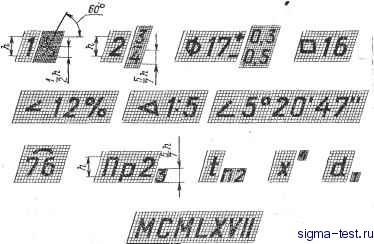

Рис. П.8. Примеры написания цифр и знаков с наклоном

При выполнении надписей на чертежах во избежание возможных ошибок в начертании букв и цифр и размеров шрифта следует руководствоваться табл. П.1 и рис. П.З. На рис. П.З для лучшего восприятия букв и цифр их построение показано на сетке с ячейками, имеющими форму параллело грамма с основанием и высотой, равными Л/?, и углом при основании около 75°. В табл. П.З и на рис. II.8 приведены знаки и цифры с наклоном.

П.5. ЛИНИИ

ГОСТ 2.303-68 (СТ СЭВ 1178-78) устанавливает начертание и основное назначение линий на чертежах. Специальное назначение линий (изображение резьбы, шлицев, границы зон с различной шероховатостью поверхности и т. д.) определено в соответствующих стандартах ЕСКД.

Согласно ГОСТ 2.303-68 (СТ СЭВ 1178-78), на чертежах применяются девять типов линий (табл, II.4). Примеры типов линий приведены на рис. II.9.

За основную линию чертежа принимается сплошная толстая линия, толщина которой должна быть в пределах от 0,6 до 1,4 мм. Толщина линий должна быть одинаковой



Таблица П.З. Знаки с наклоном

Знак

Обозначение

Знак

Обозначение

Плюс


Равно или меньше (не более)

Равно или больше (не менее)


Минус, тире и черта дроби (переменный по длине)

Плюс - минус


От ... до

Умножение


Черта дроби

Деление, двоеточие


Проценты

Равенство

Градусы

Приблизительно равно


Минуты

Меньше


Секунды, кавычки

Больше


Дута



Продолжение табл. П.З

Знак

Обозначение

Знак

Обозначение

Угол


Уклон


Конусность


Диаметр


Квадрат


Номер

Точка

Запятая



Точка с запятой

Вопросительный знак

Восклицательный знак

Скобки

Дефис

Интеграл

Знак бесконечности

Знак подобия

Радикал

ДЛЯ всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Тонкие линии на чертежах всех форматов, выполненных в карандаше, проводятся толщиной s/2; форматов с А4 по А2, выполненных в туши, - толщиной */3; форматов А1 и более, выполненных в туши, - толщиной $/2.

Линия сгиба (плавного перехода) показывается сплошной тонкой линией (рис. 11.10). Место сопряжения поверхностей двух деталей обводится одной сплошной основной линией
