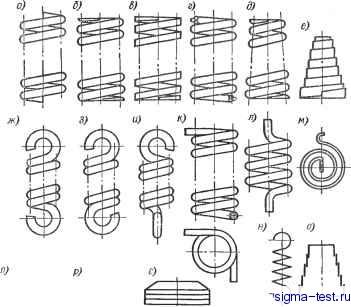

Рис. V.30. Условные изображения пружин на чертежах сборочных

единиц

Стандартом (ГОСТ 2.401-68) устанавливаются основные правила выполнения рабочих чертежей пружин. Изображения винтовых пружин на рабочих чертежах располагают горизонтально. Направление навивки указывают в технических требованиях. Вид пружины с торца дается лишь при необходимости (рис. V.30, к).



Сортамент материала пружины, полностью определяющий размеры и предельные отклонения поперечного сечения, указывают в графе Матфиал основной надписи чфтежа. На рабочем чертеже пружины с контролируемыми силовыми параметрами помещают диаграмму испытаний, на которой показывают зависимость нагрузки от деформации или деформации


Размеры для справок


Размеры для спраЁок

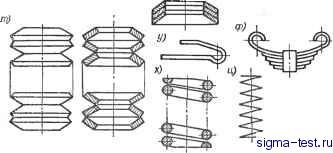

Рис. V.3!. Рабочие чертежи пружин

от нагрузки. Если заданным параметром является высота или деформация (линейная или угловая), то указывают предельные отклонения нагрузки - силы или момента (рис. V.31). Если заданным параметром является нагрузка, то указывают предельные отклонения высоты или деформации. Для параметров на чертежах пружин устанавливаются условные обоз-начегшя по ГОСТ 2.401 - 68. Ниже перечислены некоторые из них:

высота (длина) пружины в свободном состоянии - Яд! высота (длина) пружины в свободном состоянии между зацепами - Я;

высота (длина) пружины под нафузкой - Hj, Яг, Я3; диаметр проволоки или прутка - d; диаметр пружины наружный - !);

диаметр пружины внутренний - jDi; .

диаметр контрольного стфмсня - 2); диаметр контрольной гильзы - D; длина развфнутой пружины - /; шаг пружины -

На рабочем Чфтеже буквенные обозначения размфов пружины заменяют числовыми значениями: диаметр D, шаг t.



длина Щ (справ.), зазор между концом опорного витка и соседним рабочим витком к, толщина конца опорного витка s.

В технических требованиях чертежа делают запись в следующей последовательности:

G = ... Па Тз = ... Па Е = ... Па сгз == ... Па

Направление навивки пружины ...

п = ... И1 = ...

= ... ММ Dc = ... ММ

* Размеры для справок Здесь G - модуль сдвига; Е - модуль упругости; Хз - касательное напряжение при кручении; аз - нормальное напряжение при изгибе; и - число рабочих витков; Wi - полное число витков.

На рис. V.31,a показан пример выполнения рабочих чертежей пружин, работающих на сжатие с поджатыми крайними витками (подшлифовано 3/4 витка); на рис. V.31,6 приведена пружина, работающая на растяжение с зацепами, открытыми с противоположных сторон и расположенными в одной плоскости.

Пружины изготовляют из стали (например, марки 65Г), латуни, бронзы и др.

V.6. УПРОЩЕННОЕ ИЗОБРАЖЕНИЕ ПОДШИПНИКОВ КАЧЕНИЯ

Подшипники качения являются опорами для вращающихся частей машин и механизмов и делятся на шариковые и роликовые. Между двумя кольцами (наружным и внутренним) помещаются тела качения, выполненные в виде шариков или роликов.

Одни подшипники могут воспринимать только радиальную нагрузку, которая действует перпендикулярно к оси вращения подшипника, другие - только осевую, действующую вдоль оси вращения подшипника. Бывают комбинированные подшипники, воспринимающие одновременно нагрузки, действующие как в радиальном, так и в осевом направлениях. В зависи-
