ДЛЯ малого колеса:

di = т,; dai = + 2m, cos фь

где ф1 и ф2 - половина угла при вершине начального конуса соответствующего колеса:

tg Ф1 = dild2 = z,/z2-; tg ф2 = dJdi = zz/z,.


Рис. V.26. Конические зубчатые колеса

Высота головки и высота ножки зубьев:

К = т,; hf = IMif

На чертеже конического зубчатого колеса размеры должны быть проставлены согласно рис. V.27.

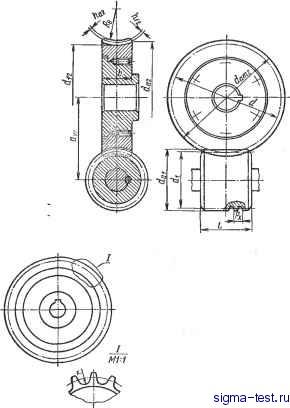

Червячная передача изображается согласно рис. V.28. Профиль зуба червяка вычерчивается так же, как для рейки,

число заходов червяка и направление винтовой линии (правая, левая) указываются надписью. Профиль зуба колес, а также делительная окружность и окружности выступов и впадин относятся к плоскости диаметра колеса (главная плоскость), а не к наибольшей окружности диаметра dami- Основные размеры определяются по тем же формулам, что и для цилиндрических зубчатых колес, если заданы модуль т, и число зубьев Z червячного колеса, а также диаметр делительной окружности червяка.


Рис. V.27. Основные размеры конического колеса



Рис. V.28. Червячная пе редача, зацепление с ци линдрическим червяком



Рис. V.29. Колесо цепной передачи (звездочка)

Цепные колеса (звездочки) изображаются согласно рис. V.29. Основные размеры звездочки (при заданных шаге р, цепи, диаметре ролика dp и числе зубьев z): диаметр делительной окружности

sm(180/z)

диаметр охфужности выступов

диаметр окружности впадин

d,= d-dp;



радиус впадин зуба

г = 0,505rfp.

Примечание. Вычерчивание профиля нескольких зубьев (см. рис. V.24) не является обязательным и выполняется для наглядности на ограниченном участке (местный разрез, вид или выносной элемент, см. рис. V.28 и V.29).

V.5. ПРУЖИНЫ

Условные изображения пружин в соответствии с ГОСТ 2.401 - 68 (СТ СЭВ 285 - 76 и СГ СЭВ 1185 - 78) даны на рис. V.30. Здесь же показаны примеры оформления концевых витков пружины.

При вычерчивании вида винтовой цилиндрической или конической пружины на сборочном чертеже витки изображают прямыми линиями, соединяющими соответствующие участки контуров. В разрезе витки изображают прямыми линиями, соединяющими сечения (рис. V.30,x). В разрезе допускается изображать только сечения витков. При вычерчивании винтовой пружины с числом витков более четырех рекомендуется показывать с каждого конца пружины один-два витка кроме опорных (рис. V.30,a -(), ж-к и др.). Остальные витхси не изображают, а проводят осевые линии через центры сечений витков по всей длине пружины.

Пружины на чертежах изображают с правой навивкой. Допускается изображение пружин с требуемым направлением навивки.

Если диаметры проволоки и троса или толщина сечения материала на чертеже 2 мм и менее, то пружину изображают линиями толщиной 0,6-1,5 мм (рис. V.30, ;/, о, tf); многослойную пластинчатую пружину типа рессоры изображают по внешнему контуру пакета (рис. V.30,o, ф).

По характеру работы пружины делятся на следующие группы: 1) пружины сжатия (рис. V.30, а - е); 2) пружины растяжения (рис. V.30, ж - и); 3) пружины кручения (рис. V.30, к, л); 4) пружины спиральные (рис. V.30,m); 5) пружины тарельчатые (рис. V.30, п - т); 6) пружины изгиба (рис. V.30, ф, у).

По наружной форме пружины делятся на цилиндрические, конические, спиральные, пластинчатые. Форма материала, из которого изготовлена пружина, может быть круглой, прямоугольной, многожильной, пластинчатой, тарельчатой.
