Шов таврового соединения без скоса кромок, двусторонний, прерывистый с шахматным расположением, Бьшолняемый элект-родугоБой ручной сваркой Б защитных газах неплавящимся металлическим электродом по замкнутой линии. Катет шва 6 мм. Длина провариваемого участка 50 мм. Шаг 100 мм

Одиночные точки соединения внахлестку, выполняемые контактной точечной электросваркой. Расчетный диаметр точки 5 мм

/тШд-79-Н1-Кт-5

/госты

тШд-79-Н1-Кт-5

Шов соединения внахлестку, прерывистый, выполняемый контактной роликовой электросваркой. Ширина роликового шва 6 мм Длина провариваемого участка 50 мм. Шаг 100 мм

Шов соединения внахлестку без скоса кромок, односторонний, выполняемый электро дуговой полуавтоматической сваркой Б защитных газах плавящимся электродом. Шов по незамкнутой линии. Катет шва 5 мм

\ост mos-6s-Hi-hz:i

rocTmo6-e}-Hi-hsz2

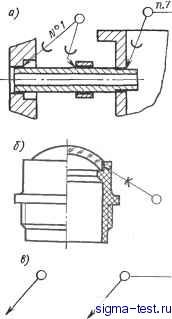

ванием, обозначают линией-выноской, заканчивающейся окруж ностью диаметром 3 - 4 мм (рис. V.13,e).

На изображении паяного соединения при необходимости указывают размеры шва и обозначение шероховатости поверхности (рис. У.13,г). Обозначения припоя и марки клея указывают по соответствующим стандартам или техническим

Рис. V.13. Соединение швов пайкой и склеиванием

условиям в спецификации в разделе Материалы . При вьшолнении швов припоем или клеем различных марок на наклонном участке линии-выноски указывают номер шва (рис. V.13, ), а в спецификации в графе Примечание дают ссылку на соответствующий номер шва. Требования к качеству швов, выполненных пайкой или склеиванием, приводят в технических условиях, а на полке линии-выноски дают ссылку на номер соответствующего пункта технических требований (рис. V.13,fl).

Все конструктивные элементы и размеры шва клепаного соединения приводят на чертеже (рис. V.14). Размещение заклепок указывают на чертеже условным знаком + .

V.3. УПРОЩЕННОЕ И УСЛОВНОЕ ИЗОБРАЖЕНИЕ КРЕПЕЖНЫХ ДЕТАЛЕЙ

На упрощенное и условное изображение крепежных деталей распространяется ГОСТ 2.315 - 68.

На чертежах общего вида и сборочных изображение крепежных деталей в соединениях (рис. V.15) в зависимости от масштаба чертежа выполняют упрощенно или условно. Крепежные детали, у которых на чертеже диаметры стержней равны или менее 2 мм, изображают условно.

Рис. V.I4. Шов клепаный

СЙ1 М

Рис. V.I5. Крепежные изделия в соединениях

Упрощенные и условные изображения крепежных деталей приведены в табл. V.3 и V.4. Примерные соотношения размеров болтового соединения указаны на рис. V.16. Примеры упрощенных и условных изображений крепежных деталей в соединениях приведены в табл. V.5 и V.6.

Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном-двух местах каждого соединения, а в остальных - центральными или осевыми линиями (рис. V.17), Если на чертеже имеется несколько групп крепежных деталей, различных по типам и размерам, то вместо нанесения повторяю-
