Сп.Трап.505

так, как представлено на рис. IV.46, г. Для многозаходных резьб указывают число ходов: Трап. 90 х (3 х 12) - резьба трапецеидальная, с наружным диаметром 90 мм, трехзаход-ная, с шагом 12 мм и ходом 3 х 12 = 36 мм. Для многозаходных метрических резьб обозначение наносят в соответствии со СТ СЭВ 182 - 75 (см. п. VII.2).

Резьба левая отмечается сокращенно лев., например .* Трап. 30 х 12 лев. и т. д., за исключением метрической резьбы (см. СТ СЭВ 182-75).

Следует различать термины - шаг резь- Рис. IV.47. Обозна-бы (Р), т. е. расстояние между двумя езьбы

смежными витками, измеренное вдоль оси Р ь ы

резьбы, и ход резьбы (Н), т. е. расстояние, на которое перемещается вдоль своей оси болт (винт) при одном полном обороте в неподвижной гайке. Для однозаходных резьб Н = Р, для многозаходных ход равен шагу, умноженному на число ходов (заходов) п, т. е. Н = пР.

§1

Tpar.2ifx5

\ тру6.2

Рис. IV.48. Примеры обозначения резьбы на чертежах: а-мегрическая резьба; б - трапецеидальная резьба; в - нанесение размеров конической резьбы при заданных расположении и диаметре основной плоскости резьбы; г - коническая резьба; д - цилиндрическая трубная резьба

В обозначении основных видов стандартных резьб допускается не указывать номер стандарта. Если по условиям производства требуется определенная точность выполнения резьбы, то к условному обозначению резьбы добавляется указание поля допуска резьбы, например: М24, 8g, т. е. метрическая резьба с наружным диаметром 24 мм и шагом 3 мм, выполняемая с полем допуска 8g (см. п. VII.2).

Примеры нанесения на чертежах обозначений размеров и типа резьбы приведены на рис. IV.47 и IV.48. Обозначение конических резьб и трубной цилиндрической резьбы следует показывать так, как на рис. IV.48, в-Э.

rV.lO. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

ГОСТ 2.317-69 (СТСЭВ 1979-79) устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

Прямоугольные 1фоекцга1 Изометрическая проекция. Положение аксонометрических осей приведено на рис. IV.49, о. Коэффициент искажения по

Рис. IV.49. Расположение осей: а - в прямоугольной изометрии; б -в прямоугольной диметрии

осям X, Y, Z равен 0,82. Изометрическую проекцию для упрощения выполняют, как правило, без искажения по осям X, Y, Z, т. е. принимают коэффициент искажения равным едщшце.

Диметрическая проекция. Положение аксонометрических осей приведено на рис. IV.49, б. Коэффициент искажения по оси Г равен 0,47, а по осям X vi Z- 0,94. Диметрическую проекцию выполняют, как правило, без искажения по осям X vl Z vl с коэффициентом искажения 0,5 по оси Г.

Косоугольные проекции

Фронтальная изометрическая проекция. Положение аксонометрических осей приведено на рис. IV.50, я. Угол наклона оси У к горизонтальной линии должен быть равен 45°, до-

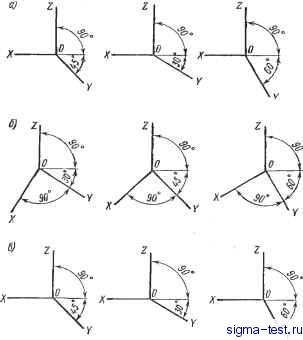

Рис. IV.50. Расположение осей: а - в косоугольной фронтальной изометрии; б - в косоугольной горизонтальной изоме грии; е - в косоугольной фронтальной диметрии

пускается также проводить ось У под углом 30 и 60°. Фронтальную изометрическую проекцию выполняют без искажения по осям X, У, Z.

Горизонтальная изометрическая проекция. Положение аксонометрических осей приведено на рис. IV.50, б. Угол наклона оси У к горизонтальной линии должен быть равен 30°, допускается также проводить ось У под углом 45 и 60°,
