разомкнутую в любом месте (рис. IV.41,e, г). Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы.

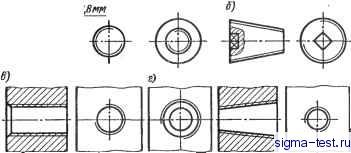

Рис. IV.41. Изображение резьбы на стержне и в отверстии

Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля (до на-


Рис. IV.42. Изображение линии, определяющей границу резьбы

чала сбега) - рис. IV.42, о, б и IV.43, о, б, е. Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображена соответственно как видимая или невидимая (рис. IV.42 и IV.43).

Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметрам (рис. IV.42, в).

Штриховку в разрезах и сечениях проводят по линии наружного диаметра резьбы на стержне и до линии внутрен-



него диаметра в отверстии, т. е. в обоих случах до сплошной основной линии (см. рис. iv.41, в и iv.43).

На чертежах, по которым резьбу не выполняют, конец глухого резьбового отверстия допускается изображать, как по-

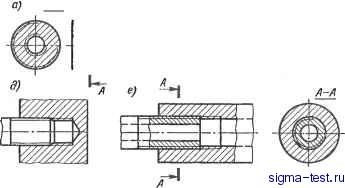

Рис. IV.43. Разрезы и сечения деталей с резьбой и резьбовых соединений

казано на рис. 1v.43, в, г, даже при наличии разности между глубиной отверстия под резьбу и длиной нарезанной части. Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают (см. рис. iv.41,o, в). Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски и доходить до образующей конуса фаски (см. рис. iv.41, о). На разрезах резьбового соединения в изображении на плоскости, параллельной его оси в отверстии, показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. iv.43, Э, е).

Обозначения резьб указывают по соответствующим стандартам на размеры, как показано на рис. iv.44 и iv.45. Обозначения конической резьбы и трубной цилиндрической наносят, как показано на рис. iv.46, й-е. Знак * показывает место нанесения обозначения резьбы.

Специальную резьбу со стандартным профилем (размер диаметра или шага отличен от стандартного) обозначают сокращенньп! словом Сп. и условным обозначением профиля



(М - метрическая; Трап. - трапецеидальная; Уп.-упорная) и указываю! размеры наружного диаметра резьбы и шага, например: Сп. МбО X 2,5; Сп. Трап. 50 х 5 (рис. IV.47).


Рис. 1V.44. Места нанесения обозначения резьбы на стержне



Рис. 1V.45. Места нанесения обозначения резьбы в отверстии



Резьба дВухзаходная

левая


трехзаходная

Рис. IV.46. Места нанесения обозначения резьб а, б - конической: <? - цилиндрической трубной; г - прямоугольной

При необходимости указания длины резьбы со сбегом размеры наносят, как показано на рис. IV.42, б. Сбег резьбы показывают сплошной тонкой линией.

Если резьба многозаходная, то делается соответствующее указание (см. рис. IV.46, г); профиль резьбы можно показать
