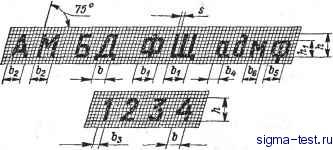

Рис. 11.4. Широкий шрифт с наклоном


Рис. II.5. Примеры надписей: а -буквами с наклоном; б - буквами без наклона



Наклон букв и цифр к основанию строки должен быть около 75°. Наименования, заголовки, обозначения в основной {адписи и на поле чертежа допускается писать без наклона (кроме букв греческого алфавита).

I Примечания: I. Высота букв и цифр на чертежах, выпол-йеиных тушью,. должна быть не менее 2,5 мм, а на чертежах, выполненных в карандаше, - не менее 3,5 мм.


Рис. II.6. Размеры цифр и букв русского алфавита

2. Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний знак буквы Й должны выполняться за счет промежутков между строками и буквами. Величина элементов этих букв равна Толщине их обводки (см. рис. II.4; П.б).

; 3 При сочетании букв Г и А, Р и А, Т и А, Р и Д и т. п. Промежутки между ними следует уменьшать до размера, равного толшине линий букв, например в словах СТАНОК, СТРОГАЛЬНЫЙ, ГАЙКА, ГРАФИКА, РАМА, ТАЛЬ и т. п. Надписи можно делать из прописных букв, например БОЛТ, или из первой прописной, и остальных строчных букв: Болт.

4. Предельные отклонения размеров высоты букв и цифр ±0,5 мм. j 5. При применении в одном слове прописных и строчных букв Допускается написание их одинаковой ширины.

6. Для начертания римских цифр применяются буквы латинского Алфавита и их сочетания:

Римские цифры......... I II nilV V VI VII

Арабские цифры........ 1 23456 7

: Римские цифры......... VIIIIX X L С D М

Арабские цифры........ 8 9 10 50 1005001000

Например, написание числа римскими цифрами (буквами): MCDLXVII соответствует арабскому числу 1467. Допускается написание цифр I - X с черточками над и под цифрами:




Латинский алфавит


Греческий алфавит


а/!ь/ра бэта гамма вельта эпсилон дзэта эта


твта йота каппа ламбва мю ню кси


омикрон пи ро сигма may ипсилон


сри хи пси омега

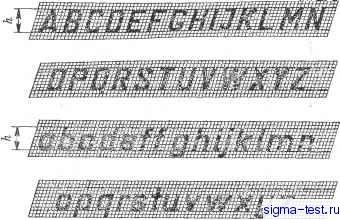

Рис. 11.7. Шрифты латинского и греческого алфавитов
