Рис. II. 1. Схема построения дополнительных форматов

Рис. II.2. Оформление поля для подшивки чертежа

1169*1661

1169x223

84-и17вЗ

M1><2378

5в4> 12.61

Основная надпись

Внешняя рамка

Масштабы изображений на чертежах должны выбираться из следующих рядов:

Натуральная величина .... 1:1

Масштабы уменьшения . . . 1:2; 1:2,5; 1:4; 1:5; 1:10;

1:15; 1:20; 1:25; 1:40; 1:50;

1:75; 1:100; 1:200; 1:400;

1:500; 1:800; 1:1000 Масштабы увеличения . ... 2:1; 2,5:1; 4:1; 5:1; 10:1;

20:1; 40:1; 50:J; 100:1

18 . Раздел П

Примечания: 1. При проектировании генеральных планов крупных объектов допускается применял, маспггабы: 1 :2000; 1 : 5000; 1 : 10 ООО 1 20 ООО; 1 ; 25 ООО; 1 : 50 ООО.

2. Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; !:2; 2:1 и т.д., а в остальных случаях - по типу М1:1; Ml: 2; М2 : 1 и т. д.

3. В необходимых случаях допускается применять маспггабы увеличения (100 II): 1. где 11- целое число.

11.3. БУКВЕННЫЕ ОБОЗНАЧЕНИЯ

Для перечисленных ниже величин, указанных на чертежах и в других технических документах, приняты следующие обозначения:

Длина.................. L, I

Ширина ................ В, b

Высота, глубина..........* . . . Я, Л

Толщина................. s

Диаметр..............., . D, tl

Радиус.................. R, г

Размер фаски . с

Шаг цепей и звездочек, винтовых пружин и т. п. l

Шаг резьбы............. . . Р

Модуль убчатого колеса, червяка, рейки .... т

Число зубьев зубчатых колес, звездочек, фрез и т. п.,

число заходов червяка, винта и т. п. . 2

Объем.................. V

Площадь ............... F

Периметр ............... Р, р

Углы.................а, р, у, б. Л,

ф и другие строчные буквы греческого алфавита

Примечание. Прописные буквы рекомендуется применять для обозначения габаритных и суммарных размеров.

При обозначении величин одной и той же буквой нужно применять цифровые или буквенные индексы, первый гщфро-вой индекс рекомендуется присваивать второй величине, обозначенной данной буквой, второй индекс - третьей величине и т.д., например: с/, c/j, lm, h !-

Применение прописной буквы R с числовыми индексами не рекомендуется.

11.4. ШРИФТЫ ЧЕРТЕЖНЫЕ

Все надписи на чертежах выполняются стандартным шрифтом, согласно ГОСТ 2.304 - 68. Установлены для надписей: а) основной шрифт с наклоном (рис. П.З); б) широкий

шрифт с наклоном (рис. II.4); примеры надписей приведены на рис. П.5. Размеры цифр и букв русского алфавита показаны на рис. Н.6, латинского и греческого алфавитов - на рис. П.7.

Прописные буквы

Арабские цифры

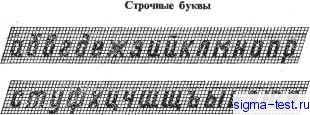

Рис. П.З. Основной русский алфавит

Размер шрифта определяется высотой h прописных (заглавных) букв в миллиметрах. Устанавливаются следующие размеры шрифта: 1,5; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Шрифты размером 20; 28 и 40 выполняются с сохранением установленной формы и соотношения размеров букв и цифр. Примеры написания букв и цифр для шрифтов от 1,5 до 10 приведены в табл. II. 1.

Числовые значения размеров букв и цифр для шрифтов от 2,5 до 14, как наиболее употребительных, приведены в табл. II.2.
