Таблица 11.26. Типы и условное обозначение на чертежах направлений неровностей поверхности

Направление неровностей

Схематическое изображение

Обозначение направления рисок

Пояснение обозначения на поверхности, к шероховатости которой устанавливаются требования

Параллельное

Параллельно линии, изображающей на чертеже поверхность

Перпендикулярное

Перпендикулярно к линии, изображающей на чертеже поверхность

Перекрещивающееся

Перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность

Произвольное

Различные направления по отношению к линии, изображающей на чертеже поверхность

Кругообразное


Приблизительно кругообразно по отношению к центру поверхности

Радиальное


Приблизительно радиально по отношению к центру поверхности

Относительная опорная длина профиля tp, %: 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90.

Числовое значение уровня сечения профиля р выбирается в % от Rmax из ряда 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90.

Числовое значение базовой длины / выбирается из ряда, мм: 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25.

Структура обозначения шероховатости поверхности показана на рис. 11.106. При наличии в обозначении шероховатости



Раздел U

только значения параметра (параметров) применяется знак без полки. Профиль неровностей поверхности показан на рис. 11.107.

При установлении требований к шероховатости повфхности рекомендуется применять параметр Ра и особенно его

BuSoSpaBowm поверхности и (или) Другие дополнительные ртзания Полка знака


\Усло6ное оиозначение направления неровностей

Рис. 11.106. Структура обозначения шероховатости поверхности


tigmin

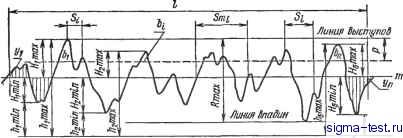

Рис. 11.107. Профиль неровностей поверхности

предпочтительные числовые значения (табл. 11.27), соответствующие числовым значениям международного стандарта ИСО ПМС-2632 и рекомендациям ИСО Р 1302 (нормы стандарта ИСО ПМС-2632 будут введены в новый стандарт, устанавливающий нормы на образцы фавнения шфоховатости поверхности для контроля готовой продукции). Предпочтительные значения расположены вблизи середины диапазона, определяющего данный класс шероховатости.

В целях преемственности со старым стандартом в ГОСТ 2789 - 73 приведена таблица для перевода обозначений



Таблица 11.27. Предварительные значения параметра Ra

Ra, мкм

Класс шероховатости

Ел, мкм

Класс шероховатости

0,40

0,20

0,10

- 12,5

0,050

0,025

3,2 1,60

0,012

0,80

Таблица 11.28. Параметры шероховатости н классы

Класс шероховатости

Базовая длина /, мм

80; 63; 50; 40 40; 32; 25; 20 20; 16; 12,5; 10

320; 250; 200; 160 160; 125; 100; 80 80; 63; 50; 40

10,0; 8,0; 6,3; 5,0 5,0; 4,0; 3,2; 2,5

40; 32; 25; 20 20; 16; 12,5; 10,0

6 7 8

2,5; 2,0; 1,60; 1,25 1,25; 1,00; 0,80; 0,63 0,63; 0,50; 0,40; 0,32

10,0; 8,0; 6,3 6,3; 5,0; 4,0; 3,2 3,2; 2,5; 2,0; 1,60

9 10 И 12

0,32; 0,25; 0,20; 0,160 0,16; 0,125; 0,10; 0,080 0,080; 0,063 ; 0,050 ; 0,040 0,040; 0,032 ; 0,025; 0,020

1,60; 1,25; 1,00; 0,80 0,80; 0,63; 0,50; 0,40 0,40; 0,32; 0,25; 0,20 0,20; 0,16; 0,125; 0,100

0,25

13 14

0,020; 0,016; 0,012; 0,010 0,010; 0,008

0,100; 0,080; 0,063; 0,050 0,050; 0,040; 0,032

0,08

С помощью классов шероховатости поверхности на обозначения по параметрам Ra и Rz (табл. 11.28). Если шфохова-тость поверхности изделия устанавливается по аналогии с ранее спроектированными изделиями, следует пользоваться табл. 11.27 и 11.28. Как правило, для указания шероховатости следует применять параметр Ra, в особенности его предпочтительные значения, приведенные в табл. 11.27.
