Таблица 11.22. Знаки, обозначающие вид допуска формы и расположения поверхностен

Рис. 11.75. Нанесение обозначения допусков в рамке

4) наименование или обозначеже баз, относительно которых задается допуск (для допусков расположения и суммарш.1х допусков формы и расположения);

5) указание зависимых допусков формы или расположения (в соответствующих случаях).

На чертеже условное обозначение допусков формы и расположения поверхностей указывают в прямоугольной рамке, разделенной на две (рис. 11.75, а) и более (рис. 11.75,6) частей. В первой части помещают знак допуска по таблице, во второй - числовое значение допуска в миллиметрах, в третьей и последующих - буквенное обозначение базы (баз) или буквенное обозначение поверхности, с которой связан допуск расположения.

Высота цифр, букв, знаков, вписываемых в рамки, должна быть равна размеру шрифта размерных чисел. Высота равностороннего треугольника, обозначающего базу, также равна размеру шрифта размерных чисел. Рамка проводится сплошными тонкими линиями. Пример изображения рамки приведен на рис. 11.76.

, Рамку, как правило, располагают горизонтально, однако в необходимых случаях она может быть расположена вертикально. Рамку не допускается пересекать какими-либо линиями.

С элементом, к которому относится допуск, paMicy соединяют сплошной тонкой линией, оканчивающейся стрелкой (рис. 11.77). Соединительная линия может быть прямой или ломаной, но направление отрезка соединительной линии, заканчивающегося стрелкой, должно соответствовать направлению измерения отклонения. Примеры нанесений соединительной линии указаны на рис. L.78.

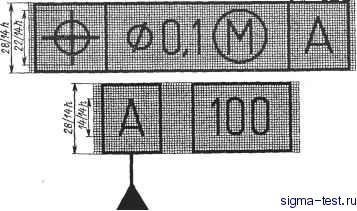

Рис. 11.76. Размеры обозначений допусков в рамке

Рис. 11.77 Соединение рамки с заданной поверхностью

Рис. 11.78. Примеры нанесения соединительной линии
