В разрезе

Иа Виде (при отсутствии разреза)


05; ft в


$3.5

Ф5.5;П2Х90


90°

ФЗН9

ФЗН9; ф5,8x90

Ф6:ф12х5


Рис. 11.58. Нанесение размеров при отсутствии изображения отверстия в разрезе


two fe


Рис. 11.59. Нанесение размеров, если дано одно изображение изделия



Рис. 11.60. Группировка размеров, относящихся к одному конструктивному элементу из-, делия


Рис. 11.61. Нанесение размеров симметрично расположенных элементов

1x45


Размеры дпя справок

Рис. 11.62. Нанесение размеров на детали с двумя симметричными

элементами



Все размеры детали на чертеже должны быть нанесены с предельными отклонениями (исключения составляют размеры неответственных фасок и радиусов закруглений). Допускается не указывать предельные отклонения в следующих случаях.

1. Для размеров, определяющих зоны различной шероховатости одной и той же поверхности, зоны термообработки,


Лист 8x180x280

ZnSSOe-ZSOD-Zujm.

Рис. 11.63. Нанесение размеров на чертежах металлических конструкций

покрытия, отделки, накатки, насечки, а также диаметры накатанных и насеченных повфхностей. В этих случаях непосредственно у таких размеров наносят знак .

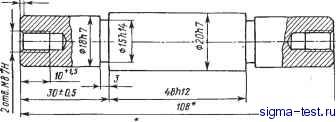

2. Для размфов деталей изделия индивидуального производства, задаваемых с припуском на пригонку. На таких чертежах в непосредственной близости от указанных размеров наносят знак*, а в технических требованиях указывают: * Размеры с припуском на пригонку по дет. № ... ; * Размеры с припуском на пригонку по черт ... ; * Размеры с припуском на пригонку по сопрягаемой детали .

Допуски на свободные размеры (не влияющие на характер соединения деталей) разрешается оговаривать общей надписью на поле чертежа. Если в деталях, изготовляемых из листового, катаного, калиброванного и тому подобного материала стандартных профилей, отдельные части не подвергаются обработке, то размеры этих частей, как правило, проставляются на чертеже без допусков.

II.9. ДОПУСКИ И ПОСАДКИ ГЛАДКИХ СОЕДИНЕНИЙ

Основные положения системы допусков и посадок, термины, правила образования полей допусков и обозначения изложены в СТ СЭВ 145 - 75; поля Допусков и рекомендуемые посадки
