наносить от отметки О, проводя общую размерную линию и нанося возрастающие размерные числа в направлении выносных линий у их концов (рис. 11.52).

Если однотипные элементы изделия расположены неравномерно, допускается координатный способ нанесения размеров с указанием размерных чисел в сводной таблице (рис. 11.53).

Рис. [1.53. Координатный способ нанесения размеров

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматриваются как один элемент, если между ними нет промежутка (рис. 11.54, а) или если

6

2от6.ме

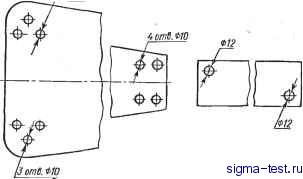

Рис. 11.54. Нанесение размеров одинаковых элементов в разных частях изделия

эти элементы соединены тонкими сплощными линиями (рис. 11.54, б, слева). При отсутствии этих условий указывают полное количество элементов (рис. 11.54, б, справа). Когда одинаковые элементы (например, отверстия) расположены на разных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (рис. 11.55).

Допускается повторять размеры одинаковых элементов или их групп (в том числе отверстий), лежащих на одной

Zome.M57H

готВ.фЮИП

Рис. 11.55. Нанесение размеров элементов, расположенных на разных поверхностях

поверхности, только в том случае, когда они значительно удалены друг от друга и не увязаны между собой размерами (рис. 11.56).

Когда на чертеже показано несколько групп отверстий, мало отличающихся по размерам, то для удобства проста-

Рис. 11.56. Нанесение размеров элементов изделия, удаленных друг от друга

новки размеров рекомендуется отмечать одинаковые отверстия одним из условных знаков (рис. 11.57, й). Допускается применять и другие условные знаки. Отверстия обозначают условными знаками на том изображении, на котором указаны размеры, определяющие положение этих отверстий (рис. 11.57, б).

Количество отверстий и их размеры допускается указывать в таблице (рис. 11.57, в). Если отсутствует изображение отверстия в разрезе (сечении) вдоль оси, то размфы проставляют, как указано на рис. 11.58.

<У 2отб.МЮ7Н

Рис. 11.57. Обозначение отверстий условными знаками

Если дано только одно изображение детали, то размер ее толщины или длины наносят, как показано на рис. 11.59.

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию, фаске и т. п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (рис. 11.60).

Если на изделии имеются два одинаковых элемента, симметрично расположенных (кроме отверстий), то размеры наносят один раз, без указания их количества (рис. 11.61 и 11.62). Количество одинаковых отверстий всегда указывают полностью, а их размеры - только один раз.

При нанесении размеров на чертежах металлических конструкций (ГОСТ 2.410-68) рекомендуется применять условные знаки, схематически изображающие соответствующую форму сечения (рис. 11.63).

На чертежах деталей, которые обрабатываются совместно с другими деталями, должны быть даны соответствующие указания, например: Сверлить совместно с дет. № ... . Размеры, относящиеся к сопрягаемым поверхностям, следует проставлять, как правило, от конструктивных баз с учетом возможности выполнения и контроля этих размов (т. е. безотносительно к возможным вариантам технологии).
