Размерные числа и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерываются (рис. 11.40).

Размеры радиусов

При нанесении размера радиуса перед размерным числом помещают прописную букву/? (рис. 11.41). Если при нанесении размера радиуса дуги окружности необходимо указать размер,

aj б) 6)

Рис. 11.41. Примеры нанесения размеров радиусов

W M

Рис. 11.42. Примеры нанесения размеров радиусов скруглений

определяющий положение ее центра, то последний изображают в виде пересечения центровых или выносных линий (см. рис. 11.34 и 11.41, й). При большом радиусе допускается приближать центр к дуге. В этом случае размерную линию радиуса показывают с изломом под углом90° (рис. 11.41, й)..

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (рис. 11.41,6). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагаются на одной прямой (рис. 11.41, в). Размеры радиусов наружных и внутренних скруглений наносят, как показано на рис. 11.42. Способ нанесения размерных чисел радиусов при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим удобством чтения. Если радиусы скруглений и сгибов на всем чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов непосредственно на изображении рекомендуется в технических требованиях делать запись типа Радиусы скруглений 4 мм ; Внутренние радиусы сгибов 10 мм ; Неуказанные радиусы 8- мм и т. п.

Знаки

Диаметр. При нанесении размера диаметра во всех случаях перед размерным числом наносят знак 0 (рис. 11.43, а). Размер знака равен 5/7 от высоты размерной цифры. Если на изображении детали имеется ряд концентрических окружностей,

а) В).

Рис. 11.43. Нанесение знака диаметра

следует указывать их диаметры преимущественно на том изображении, где размечаемый контур вычерчивается не окружностью (рис. .1.43, б). Размерные числа наносят в шахматном порядке.

Перед размерным числом диаметра (радиуса) сферы также наносят знак 0 без надписи Сфера (рис. 11.44). Допускается

слово Сфера наносить в случаях, когда на чертеже трудно отличить сферу от других поверхностей, например Сфера R28 .

Рис. 11.44. Нанесение размера сферы

Квадрат. Размер квадрата наносят, как показано на рис. 11.45. Размер сторон знака равен 5/7 от высоты цифры.

Рис. 11.45. Нанесение размеров квадрата

Конусность. Перед размерным числом, характеризующим конусность, наносят знак [> , острый угол которого должен быть направлен в сторону верщины конуса (рис. 11.46). В ма-

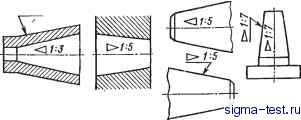

Рис. 11.46. Нанесение обозначения конусности

щиностроении применяется следугощий ряд нормальных конус-ностей: 1:3; 1:5; 1:7; 1:8; 1:10; 1:12; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Допускаются также конусности 30; 45; 60; 75; 90 и 120° (по ГОСТ 8593-57.).
