элементов показаны на рис. 11.29, а. Выносные линии должны выходить за концы стрелок размерной линии на 1 - 5 мм (см. рис. 11.29, б). Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии (или соответственно за кон-


Рис. 11.35. Нанесение стрелок на коротких размерных линиях

турные, осевые, центровые и т. д.) и стрелки наносят, как показано на рис. 11.35, а, б. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45 ° к размерным линиям (рис. 11.35, в), или четко наносимыми точками (рис. 11.35, г). При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последнюю допускается прерывать (рис. 11.35, д).

Размерные числа

Размерные числа наносят над размерной линией возможно ближе к ее середине (рис. 11.36). Способ нанесения размерного числа при различных положениях размерных линий (стрелок)

60


Рис. П.Зб. Примеры нанесения размерных чисел

на чертеже определяется наибольщим удобством чтения. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий (см. рис. 11.30) и относительно центра окружности. Нельзя наносить размерное число на месте центра окружности. Размерные



числа линейных размеров и радиусов при различных наклонах размерных линий располагают, как показано на рис. 11.37,0,6. Если размер наносится в заштрихованной зоне, соответствующее число наносят на полке линии-выноски.

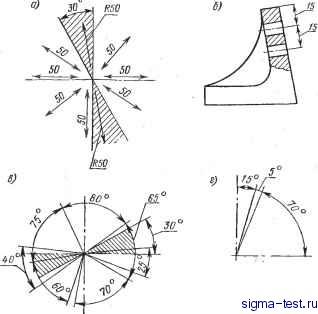

Рис. 11.37. Места нанесения линейных и угловых размеров

Угловые размеры наносят по примеру, показанному на рис. 11.37, в. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости, в зоне ниже горизонтальной осевой линии - со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется, а если это необходимо, то числа помещают на горизонтально нанесенных полках линий-выносок. Размерные числа малых углов при недостатке места для стрелок помещают на полках линий-выносок в любой зоне (рис. 11.37, г).

Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 11.38; если недостаточно места для нанесения стрелок, то их располагают, как показано на рис. 11.39.



Ф12Н12

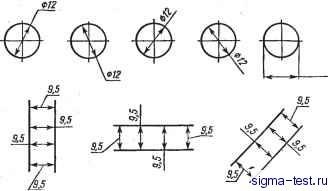

Рис. 11.38. Примеры нанесения размерных чисел на коротких размерных линиях

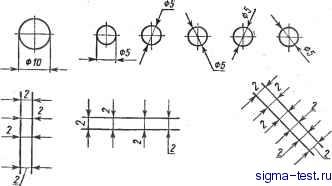

Рис. 11.39. Примеры нанесения стрелок на коротких размерных линиях



Рис. 11.40. Прерывание осевых линий и линий штриховки при нанесении размерных чисел
