Публикации «Сигма-Тест» Построение дуг окружности 1 2 3 4 5 6 7 8 9 10 11 12 13 [ 14 ] 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы величины, например: 4°; 4°30; 12°4530 ; 0°3040 ; ООЗО ; 30 ± Г; 30° ± 10. Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах. Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз с учетом возможностей выполнения и контроля этих размеров.
Рис. 11.25. Нанесение размеров от базы При расположении элементов предмета (отверстий, пазов, зубьев и т. п.) на одной оси или одной окружности размеры, определяющие их взаимное расположение, наносят следующим образом: 1) от общей базы - поверхности (рис. П.25,а) или оси (рис. 11.25,6); 2) заданием размеров нескольких групп элементов от нескольких общих баз (рис. П.25,в); 3) заданием размеров между смежными элементами - цепочкой (рис. 11.25,г). Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный (см. рис. 11.22). Размеры,
1:1049

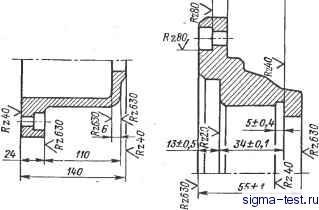

Размер для справок R10 Ф!6Н9 2отд.Ф10,5НП Несимметричность отверстия относительно контура не волее... <И6И5 2omB.W.5H1Z Несимметртность отв. А относительно отв. Б ие более.. Рис. 11.26. Примеры нанесения размеров, определяющих положение симметрично расположенных поверхностей у симметричных изделий: - индивидуального производства; 6 - массового производства Рис. 11.27. Указание размеров, связывающих обработанную и необработанную поверхности Раздел И определяющие положение симметрично расположенных поверхностей у симметричных изделий, наносят, как показано на рис. 11.26. При вьшолнении рабочих чертежей деталей, изготовляемых отливкой, штамповкой, ковкой или прокаткой с последующей механической обработкой части поверхностей, указывают не более одного размера по каждому координатному направлению, связьшающего механически обрабатьшаемые поверхности с повепхностями, не подвергаемыми механической обработке (рис 11.27). Размерные и выносные линии Размеры на чертежах указывают размерными числами и размерными линиями. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии - перпендикулярно к размерным (рис. 11.28, а, размеры 50 и 15). При нанесении размера угла размерную линию проводят в виде дуги с центром в его Рис. 11.28. Нанесение размеров прямолинейного отрезка, угла и дуги окружности вершине, а выносные линии - радиально (рис. 11.28, а). При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии - параллельно биссектрисе угла; ,над размерным числом наносят знак п, длина которого 6/7, а высота - 2/7 от высоты цифры (рис. 11.28, а). Выносные линии размера дуги допускается располагать радиально, и, если имеются еще - концентрические дуги, необходимо указывать, к какой дуге относится размер (рис. 11.28, б). Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие линии (контурные, выносные, осевые) - рис. 11.29.
|
