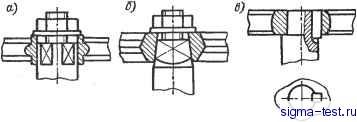

Публикации «Сигма-Тест» Построение дуг окружности 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 [ 127 ] 128 129 130 131 132 133 134 135 136 137 138 скобой (рис. 1Х.7,г), кольцом из проволоки (рис. 1Х.7,Э), крепление головки шпинделя в прорези золотника (рис. IX. 7, е). Варианты крепления золотников вентилей больших проходов показаны на рис. IX. 8. Направление движения золотника в корпусе и устранение его смещения или перекоса достигаются с помощью трех или четырех верхних или нижних направляющих ребер (рис. IX.9). Рис. IX. 13. Крепление маховиков на шпинделе: а - гайкой с шайбой при ступице с квадратным призматическим отверстием; б - то же при ступипе с пирамидальным отверстием; в - шпонкой при ступице с цилиндрическим отверстием Сальниковые уплотнения. Сальниковые уплотнения в арматуре между шпинделем и крышкой осуществляются мягкой набивкой. Поджатие набивки создается накидной гайкой, резьбовой втулкой (рис. IX.10) или сальниковой крышкой. Сальниковая крышка крепится шпильками, закладными болтами с Т-образной головкой (рис. IX. 11) или откидными болтами (рис. IX.12). На рис. IX.11 изображена набивка из пенькового или льняного шнура, на рис. IX. 12 - набивка из отдельных колец (асбестовая пластинка, кожа, резина и Рис. IX. 14. Маховик типа 1 р.). Накидную гайку и сальниковую крышку изображают на сборочных чертежах в поднятом положении. Исполнение А Исполнение Б а Исполнение в Рис. IX. 15. Маховик типа 2 {А -А и минимальное и максимальное сечения спиц) Рис. IX. 16. Маховик типа 3 (4 - 4 и Б - Б - минимальное и максимальное сечения спиц) Маховики. Способы крепления маховиков на шпинделе показаны на рис. IX. 13. Для арматуры малых проходов вместо крепления гайки допускается расклепка. Чугунные маховики по ГОСТ 5260-75 изготовляются трех типов: тип 1 - плоский с волнистым ободом; тип 2 - плоский с круглым ободом; тип 3 - вогнутый с волнистым ободом. Маховики типов 2 и 3 могут быть трех -исполнений: А -с квадратным призматическим отверстием в ступице; Б-с квадратным пирамидальным отверстием в ступице; В - с цилиндрическим отверстием в ступице (для крепления на шпонках). Стандартные размеры маховиков приведены на рис. IX.14-IX.16 и в табл. IX. 1 - IX.3. Маховики типов 1 и 2 применяют для арматуры, работающей при температуре среды до 300 °С; маховики типа 3 - для арматуры, работающей при температуре среды свыше 300 °С. Маховики типов 1 и 2 изготовляются из чугуна СЧ 15-32 (ГОСТ 1412-79) или КЧ 30-6 (ГОСТ 1215-79); типа 3 - из чугуна СЧ 18-36 (ГОСТ 1412-79) или КЧ 30-6 (ГОСТ 1215-79). Примеры условного обозначения: 1) маховик теша 1 с размерами D = 100 мм и S = 9 мм: Маховик 1-100x9 ГОСТ 5260- 75; 2) маховик типа 2, исполнения А, с размерами D = 400 мм и 5 = 27 мм: Маховик 2-А-400 Х27 ГОСТ 5260 - 75: 3) маховик типа 3, исполнения А, с размерами D = 120 мм и 5= 11 мм: Маховик 3-А- 120 X 11 ГОСТ 5260 - 75. Таблица IX.I. Размеры маховиков типа 1 (см. рис. IX.14)
Примечание. Число спиц для всех маховиков типа 1 составляет = 5.
|
