Раздел U

Графы 14-18-графы таблицы изменений, которые заполняют в соответствии с требованиями ГОСТ 2.503 - 74. Графы 19 -25 - изменения.

Графа 26 - обозначение документа, повернутое на 180°, для формата А4 и для формата больше А4 при расположении основной надписи вдоль длинной стороны листа.

Графы 27 - 30 - заполняются заказчиком.

Графа 31 - подпись лица, копировавшего чертеж.

II.7. ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Графические обозначения материалов в сечениях в зависимости от вида материалов выполняются в соответствии с ГОСТ 2.306-68 (СТ СЭВ 860-78) и показаны в табл. II.5. Штриховка в сечениях выполняется в виде прямых параллельных линий, проводимых под углом 45° или к линии контура

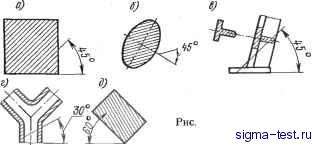

11.17. Нанесение штриховки

изображения (рис. П. 17, а), или к его оси (рис. 11.17,6), или к линии рамки чертежа (рис. 11.17, е). При совпадении линий штриховки, проведенных к линиям рамки чертежа под углом 45°, с линиями контура или с осевыми линиями вместо угла 45° следует брать угол 30 или 60° (рис. II. 17, б, г, д). Наклон штриховки может быть как влево, так и вправо, но для всех разрезов и сечений одной и той же детали его следует выполнять в одну и ту же сторону. Расстояние между линиями штриховки выбирают в пределах от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Расстояние между параллельными линиями штриховки (частота) должно быть, как



Таблица II.5. Графические обозначения некоторых материалов

в сечениях

Обозначение

Материал

Обозначение

Материал

Общее обозначение, независимо от материала

betofi

Металлы и твердые сплавы

Л f/ А /f ffi

Стекло и другие свето-прозрачные материалы

Неметаллические материалы, в том числе волокнистые, монолитные и прессовые, за исключением указанных ниже

Жидкости

Дерево

У /

Грунт естественный

уу.

Камень естественный

: ; V-<;;<. . .

Засыпка из любого материала

Керамика и силикатные материалы для кладки

llllllllllllllllllllllllllll

Сетка

Примечания: 1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают, как металлы.

2. Графическое обозначение древесины следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение керамики и силикатных материалов следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

4. Допускается применять дополнительные обозначения материалов, не предусмотренных в стандарте, поясняя их на чертеже.

правило, одинаковым для всех сечений данной детали, выполняемых в одном масштабе. Узкие и длинные площади сечений (нагфимер, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже составляет 2-4 мм,



рекомендуется штриховать полностью только на концах и у контура отверстий, а остальную площадь сечения-небольшими участками в нескольких местах, с выполнением штриховки от руки (рис. 11.18). При стыке в разрезе или сечении двух поверхностей, принадлежащих разным деталям, наклон линий штриховки следует проводить для одной поверхности вправо, а для



1 CSj

Рис. 11.18. Штриховка узких площадей сечений штампованных и других деталей: а - металлических; б - неметаллических

другой - влево (встречная штриховка). Однако, если соприкасающиеся поверхности принадлежат одной и той. же детали, наклон штрихов должен быть в одну сторону. В этом случае линии штриховки одной поверхности можно сдвинуть по от-

Рис. 11.19, Штриховка смежных сечений

\\\\\\ч\\\

Рис. 11.20. Штриховка по кок гуру

ношению к другой (рис. 11.19, а, б). При трех и более соприкасающихся поверхностях можно разнообразить штриховку также изменением расстояний между штрихами (рис. 11.19, е). Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается зачернять с оставлением просветов не менее 0,8 мм между смежными сечениями (рис. 11.19, г).

При больших площадях сечений, а также при указании профиля грунта штриховку рекомендуется наносить лишь по контуру узкой полоской равномерной ширины (рис. 11.20).
