Таблица S.37. Растворы для электрохимического обезжиривания перед электролитическими покрытиями

Компоненты и режим обезжиривания

Составы растворов, г/л

для сталы1ых деталей

для алюминиевых детален

Каустическая сода (ГОСТ 2263-79)

Кальцинированная сода (ГОСТ5100-85Е)

Натрий кремнокислый, жидкое стекло (ГОСТ 13078-81)

Тринатри йфосфат (ГОСТ 13496-80)

Эмульгатор ОП-7 (ОП-10) Мыло хозяйственное

60 - 35-40

40 30 25-30 30

2-3 2-3 2-3

50 15-20 20

5-10

Температура, ° С Анодная плотность, А/дм Время, мин

70-80 60-80 5-10 3-8 7-10 5-10

65-70 12-16 5-8

70-80 60-80 5-8 3-8 2-3 5-10

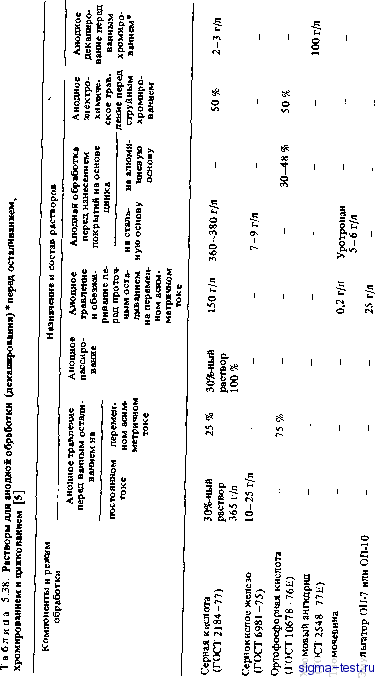

Компоненты н режим обработки

Назначение н состав растворов

Анодное травление перед ванным осталн-вавием на

постоянном перемен-токе ном асимметричном токе

Анодное Анодное

пассирование

травление и обезжиривание перед проточным оста-ливакием на переменном асимметричном токе

Анодная обработка перед нанесением покрытий на основе цинка

на сталь- на алюмн-ную основу ниевую основу

Анодное электрохимическое трав--лвше перед струйным хромированием

Анодное декапирование перед перед ванным хромированием*

Температура, ° С Анодная плотность тока, А/дм

Время, мин

18-25 60-70

18-25 20-30

16-20 50-70

1-14

16-20 15-20

1-1,5

16-20 70-75

18-25 2-8

04-1,0 10-14

18-20 30

16-20 5

* Анодное декапирование перед ванным хромированием часто осуществляется в той же рабочей ванне путем кратковремен-ного (до 1 мин) переключения полярности ее электродов.

Таблица 5.39. Материалы анодов, футеровки электролитических ванв и нэояящш ншаращиваемых поверхностей деталей и подвесок, применяемые в авторемонтном производстве

Электролитический процесс

Материал анода

Материал футеровки ваий

Изоляция нензращиваемых поверхностей

Хром1фование:

в универсальном и тетрахроматном электролите

в саморегулирующемся электролите

Свинец-сурьма (5-10 % сурьмы) или свинец (6-8 %олова

Свинец (ГОСТ 3778-77Е), винипласт и все материалы, пригодные для футеровки ванн с саморегулирующимся электролитом

Цапонлак (раствор целлулоида в ацетоне), пер-хлорвиниловый лак, кислотостойкая резина, полиэтилен, перхлорвиниловый пластикат

Свинец-олово (8-10 % олова) или оло-вянно-свинцово-сурьмя-нистый припой (ПОССу 10-2, ГОСТ 21930-76)

Диабазовые плитки на кислотоупорном цементе, перхлорвиниловый пластикат, органическое стекло, высоколегированные коррозионно-стойкие стали (например, 12X18Н9Т и другие марки по ГОСТ 5 632 -7 2) , Винипласт

Смесь 30-35 % графталевого или пентафталевого грунту и 65 -70 % цапонлака и другие составы

Железнение (оста-ливание)

Сталь 10* 20

Углеграфитовые плитки (антегмит АТМ-1) иа замазке арзамит4, ас-бовинил, полиэтилен, эпоксидные композиции , винипласт, фторо- пласт, титан, фаолнт

При непродолжительном процессе: кинопленка (листовой целлулоид), цапонлак, эмалнт, изоляционная лента, пропитанная эмалитом, цезерин 80 н 100. При продолжительном процессе: хлорвиниловые пластикаты и эмали, пластикаты и эмали в сочетании с грунтами и лаками; очищенная и растворенная в ацетоне кинопленка, смещанная с красками нлн грунтами

Эл ектролитический процесс

Материал анода

Материал футеровки ванн

Изоляция иенарашиваемых поверхностей

Меднение

Медь (ГОСТ 546-79), катоды 1иедные

Винипласт, асбовинил, фторопласт, кислотостойкая резина, поли-изобутилен,перхлор-виниловый пластикат, асбовинил, другие материалы

Паста состава (% по массе): парафин 70, воск 10, канифоль 10, йнтум 10 (смешанные при 100-110 °С в течение 20-30 мин), а также различные пленки, лаки и смеся

Никелирование

Никель (ГОСТ 849-70)

То же, что и для медне- Пластикат, текстолит, цезерин ,80 и 100, цапон-ния лак, бакелитовый лак и другие материалы

Цинкование, кадмирование

Цинк (ГОСТ 3640 -79), Кадмий (ГОСТ 1467-77)

То же, что для меднения и никелирования, для колокольных ванн цинкования - гуммированная сталь или дерево

Электролитическое натирание

Коррозионно-стойкие стали. Титановые сплавы. **

Цапонлак, кинопленка, изоляционная лента, пропитанная змалитом, пластикат и различные другие материалы

* Аноды для железнения для предотвращения загрязнения ванны анодным шламом обышю помещают в мешочки из стеклоткани; медные й никелевые аноды из тех же соображений рекомендуется помещать в мешки из бязи.

** Покрытие анода - из фетра, бязи, марли, поролона, стеклоткани и других пористых материалов.

Т а б л и ц а 5.40. Составы злектролитов и режимы роты при восстановлении автомобильных деталей хромированием [5]
