ЧерВйчные

Спироидные

Риг 12. Схема сравнения червячных, спироидных, гипоидных и конических передач


Гипоидные

Конические

Спироидные передачи (рис. 12) относятся к зубчатым передачам, оси валов которых перекрещиваются под прямым углом. Спироидная передача в семействе зубчатых передач занимает промежуточное положение между червячной и гипоидной передачей. В отличие от червячной у спироидной передачи червяк имеет коническую форму и зацепляется с зубчатым колесом, зубья которого расположены на торцовой поверхности колеса аналогично коническому колесу с криволинейными зубьями. Подобно гипоидной спироидная передача имеет гипоидное смещение. Однако величина гипоидного смещения больше, ведущая шестерня спироидной передачи напоминает винт с постоянным шагом и углом наклона боковой поверхности.

Спироидные передачи отличаются большим коэффициентом суммарного перекрытия (в зацеплении одновременно находится большее число зубьев), высокой точностью деления, меньшей чувствительностью к неточностям монтажа, удобной регулировкой бокового зазора в зацеплении (за счет осевого смещения шестерни), возможностью получения большого передаточного числа в одной паре колес. Изготовление спироидных колес обычно производят на стандартных зубофрезерных станках.

Спироидные передачи с передаточным числом ниже 9 : 1 применять не рекомендуется из-за трудностей при нарезании зубьев. Диапазон применения спироидных передач широк, их, в частности, применяют в редукторах для передачи больших и переменных нагрузок, в прецизионных приводах с минимальным боковым зазором, а также в менее ответственных передачах сельскохозяйственного оборудования, подъемников, лебедок, домкратов, где требования к точности сборки невелики.

Червячные передачи

Червячные передачи применяют для передачи вращения между скрещивающимися под углом 90° валами. У цилиндрических червячных передач (рис. 13, а) червяк представляет собой цилиндр, на поверхности которого нарезаны по винтовой линий витки.

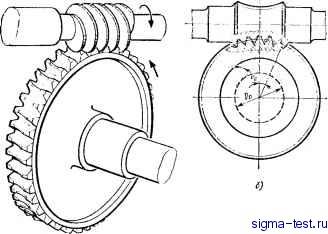

Рис. 13. Цилиндрическая (а) и глобоидная (б) червячные передачи

В зависимости от числа заходов у червяка может быть один или несколько витков. Червячное колесо имеет вогнутые зубья. Вследствие линейного контакта зубья червячной передачи могут передавать большие нагрузки. Скорости скольжения у червячных передач значительно больше, чем у других зубчатых передач, поэтому необходимо уделять особое внимание выбору материалов для червяка и червячного колеса и определению смазки, препятствующей заеданию.

Дальнейшим развитием нилиндрических червячных передач является глобоидная передача (рис. 13, б). Червяк глобоиднь1х передач имеет вогнутую форму. Это обеспечивает участие в зацеплении большого числа зубьев. Глобоидные червячные передачи способны передавать значительно более высокие нагрузки, чем цилиндрические червячные передачи, и требуют более точной сборки в агрегате. Основные характеристики цилиндрических, конических, гипоидных, спироидных и червячных передач приведены в табл. 2.

2. Основные характеристики зубчатых передач

Тип зубчатых передач

Коэффициент полезного действия, %

Предел изменения передаточного числа

Наибольшая окружная скорость передачи, м/с

высокой точности

общего назначения

Прямозубые цилиндрические:

внешнего зацепления внутреннего зацепления

97-99,5 97-99,5

1:1-5:1 1:1-7:1

100 100

20 20



Продолжение табл. 2

Тип зубчатых передач

Коэффициент полезного действия, %

Предел изменения передаточного числа

Наибольшая окружная скорость передачи, м/с

высокой точности

общего н1зна-че\1ия

Косозубые цилиндриче-

ские:

внешнего зацепления

97-99,5

1 : 1 - 10 : 1

внутреннего зацепле-

97-99,5

1 : 5-- 10 : 1

Шевронные цилиндриче-

97-99,5

1 : 1 - 20 : 1

ские внешнего зацепления

Винтовые

50-95

1 : 1 - 100 : 1

Прямозубые конические

97-99,5

1:1-8:1

Конические:

с нулевым углом на-

97-99,5

1:1-8:1

клона

с криволинейными

97-99.5

1:1-8:1

зубьями

Гипоидные

90-98

1 : 1 - 10 : 1

Гипоидные с высоким пе-

50-90

10 : 1 - 100 : 1

редаточным числом

Спироидные

50-97

9 : 1 - 100 : 1

Червячные с цилиндриче-

50-90

3 : 1 - 100 : 1

ским червяком

Глобоидные

50-98

3 : 1 - 100 : 1

Примечание. С увеличением передаточного числа коэффициент полезного действия уменьшается в результате повышения скольжения профилей зубьев.

2. ОСНОВНЫЕ СВЕДЕНИЯ О ГЕОМЕТРИИ ЦИЛИНДРИЧЕСКИХ ПЕРЕДАЧ С ВНЕШНИМ И ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

В зависимости от формы кривой профиля зуба различают три основных вида зацепления цилиндрических передач: циклоидальное, эвольвентное и зацепление Новикова.

Для правильной работы зуба (постоянное мгновенное относительное движение между двумя зацепляющимися зубчатыми колесами) необходимо, чтобы общая нормаль двух зубьев в точке зацепления проходила через точку контакта начальных окружностей зубчатых колес (рис. 14). Этот случай соответствует эволь-вентному зацеплению, в других случаях общая нормаль может иметь другую форму, отличную от прямой. Профили зубьев могут быть любой формы, если они удовлетворяют только что рассмотренному случаю зацепления. Обычно профили выбирают такой формы, которая может быть легко получена обкатыванием или фасонной фрезой на фрезерных станках.

Циклоидальное зацепление - с профилями зубьев, очерченными по циклоидальным кривым (циклоидой называется кривая,
