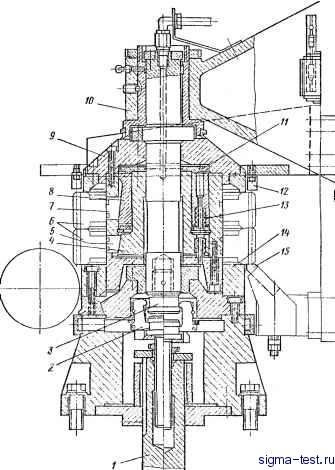

Рис. 71. Приспособление кулачкового типа для закрепления двух зубчатых колес (фирмы ТоЫег)



22. Наибольшее значение радиального биения зубчатого венца, возникающего при зубофрезеровании вследствие зазора между диаметром отверстия заготовки и диаметром оправки приспособления

Номинальные диаметры, мм

Допуски на диаметр, отверстия заготовки, мм

Допуск на диаметр оправки, мкм

Наибольшее значение радиального биения Fj, мкм, в системе посадок отверстие- оправка

1 а:

Св. 6 до

0 -+!Г

0 - (-6)

10

-+11

0 -+lf

0 - (-8)

18

- + 13

0 - +21

0 - (-9)

30

-+16

0 -+25

O-(-ll)

50

-+19

0 -+30

0 - (-13)

80

- +22

0 - +35

0 - (-15)

120

-+25

0 - +40

0 - (-18)

180

- +29

0 - +46

0 - (-20)

ПОДВИЖНЫХ кулачков, верхний ряд центрирует и зажимает верхнее зубчатое колесо, нижний ряд кулачков зажимает нижнее колесо. Центрирование и зажим происходит одновременно. В приспособление на массивное кольцо Н заготовки подаются автоматически из магазина. При опускании кронштейна 10 кулачки 5, 7 и центрирующий палец 5 входят в отверстия заготовок 6 и центрируют их в результате радиального перемещения кулачков 5, 7 от конусных втулок 4, 8 под действием пружин 13, а тарельчатой формы кольцо 9 закрепляет заготовки по торцу. Зажимной шток / в это время находится в верхнем положении с раскрытыми кулачками 2. Шток / при опускании с помощью гидроцилиндра через кулачки 2, головку центрирующего пальца 3 и тарельчатое кольцо 9 окончательно закрепляет заготовки по торцам. По окончании нарезания зубьев сначала поднимается шток 1 и кулачки 2 раскрываются. С помощью гидравлики поршень 11 перемещает вниз конусные втулки 4, 8 и освобождает кулачки 5, 7. Затем центрирующий палец 3 с кронштейном 10 и подвижными кулачками 5, 7 поднимаются в исходное положение, а упоры 12 удерживают заготовки от перемещения.

На наружной поверхности кулачки 5 и 7 имеют канавки, в которые входят пружинные кольца, для постоянного прижи.ма их к конической поверхности втулок 4, 8. Для снятия заусенцев на торце заготовки установлен резец 15.

Преимущества многокулачкового приспособления фирмы ТоЬ-1ег заключается в том, что кроме большого срока службы и высокой точности оно допускает большой диапазон развода кулачков



(до 0,5 мм), что значительно облегчает условия установки детали в приспособлении. Для каждого многокулачкового приспособления поставляются контрольные калибры в виде кольца для систематического контроля точности установки приспособления на станке. Наружный диаметр калибров соответствует максимальному диаметру обрабатываемого колеса. Биение наружного диаметра и торца калибра находится в пределах 0,005-0,01 мм.

Зажимное приспособление для обработки блочных зубчатых колес на зубодолбежных станках в условиях массового производства приведено на рис. 72. Центрирование блочного колеса S осуществляется по центральному отверстию двумя пальцами. Верхний палец 2 свободно вращается в шариковой втулке У контрподдержки, нижний палец 4 жестко закреплен в планшайбе 5 трех кулачковым патроном 8. Благодаря шариковой опоре 6 кулачки патрона во время зажима имеют возможность смещаться. Зажимные кулачки 8 приводятся в действие от тяги 7 гидроцилиндра.

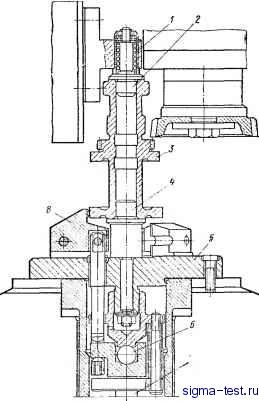

Рис. 72. Приспособление для закрепления блочного зубчатого колеса на зубо-

долбежном станке
